PCB 佈局策略全解析：直立式 vs. 側立式 HDMI 連接器的優劣評估與 SMT 設計建議

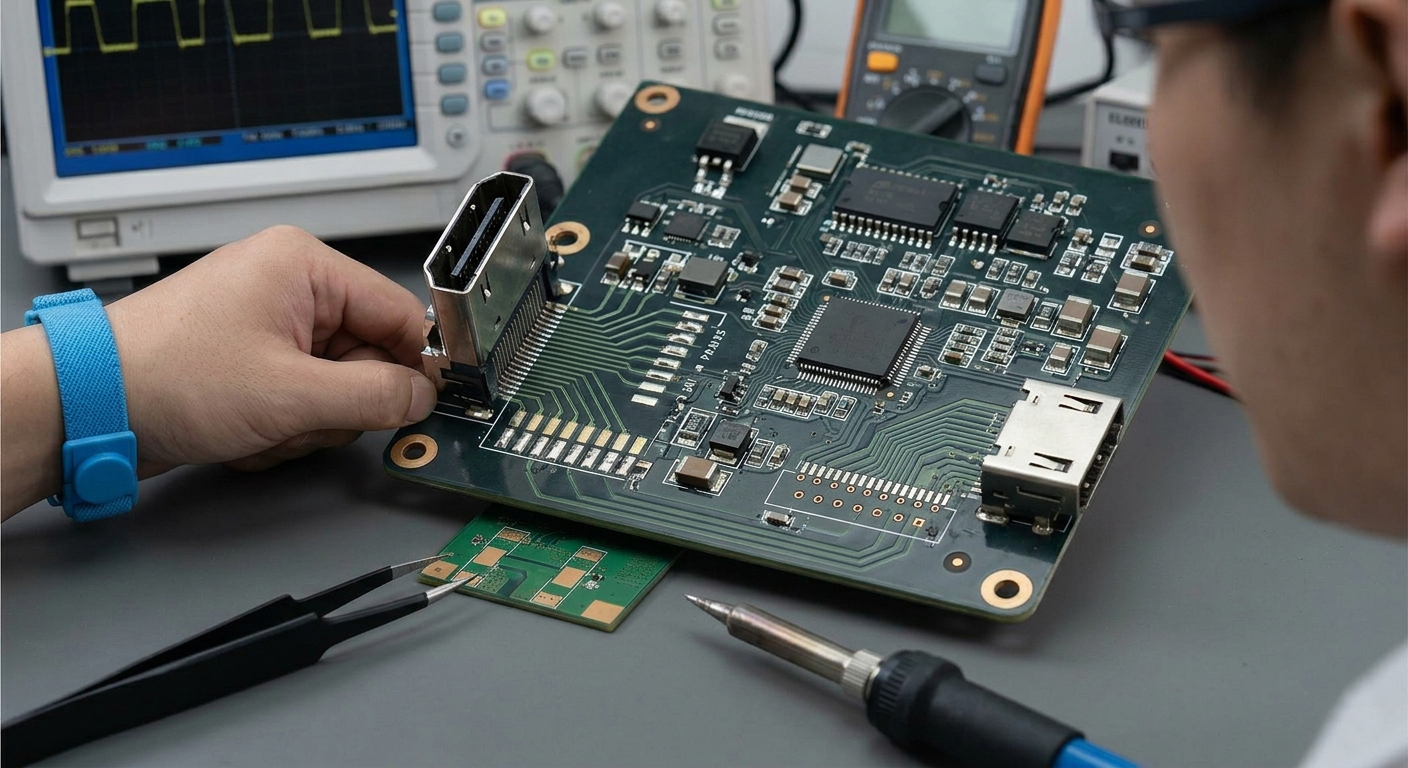

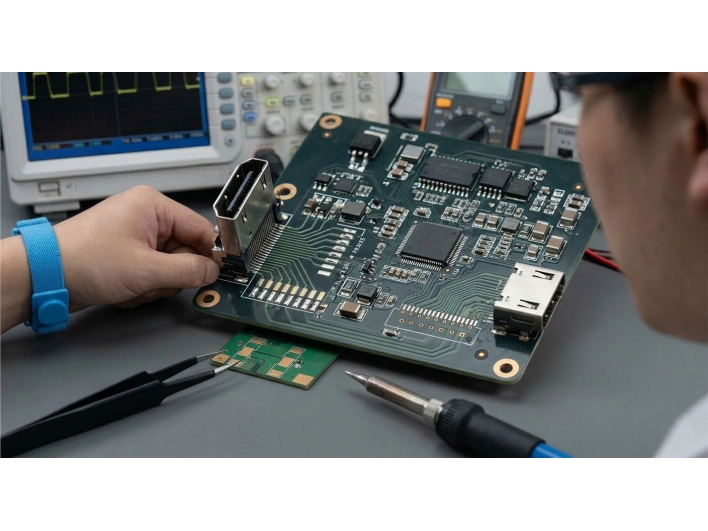

在現代電子產品設計（Hardware Design）與 SMT（表面貼焊技術）組裝過程中，HDMI 連接器的配置方式是一項核心決策。這不僅影響了 PCB 的佈局空間（Layout Space）與機構件的開孔設計，更直接關係到訊號傳輸的穩定性與產品的耐用度。目前業界最常見的兩大形式分別為直立式（Vertical / Straight）與側立式（Right Angle / Horizontal）。

本文將針對這兩者的結構特性、應用優勢、設計挑戰及 SMT 加工注意事項進行深入分析，協助工程師在產品開發初期做出最優化的選型方案。

一、直立式 HDMI 連接器 (Vertical Type)：垂直空間的極致利用

直立式連接器是指其插拔方向與 PCB 平面呈 90 度垂直。這種配置在特定設備中具有獨特的設計價值。

1. 設計優勢與核心應用

￭節省 PCB 投影面積（Footprint）：由於連接器是站立在板子上，它佔用的 PCB 表面積非常小。這對於寸土寸金的穿戴式裝置、小型化嵌入式系統或多層堆疊的電路板設計非常有利。

￭ 垂直插拔的直觀體驗：在某些工業設備（如頂部進線的機櫃）或特定牆掛式螢幕中，垂直插拔能提供更直接的操作路徑，避免橫向空間不足的尷尬。

2. 技術挑戰與 DFM 考量

￭抗應力較弱（Mechanical Stress）：這是直立式最大的痛點。由於連接器高度較高，當使用者施加插拔力時，產生的槓桿力會高度集中在微小的焊接點上。若缺乏額外的機械固定（如穿孔定位柱），長期使用極易發生焊點龜裂（Solder Crack）甚至掉盤。

￭產品高度限制：連接器的垂直高度會直接增加產品整體的厚度（Z-axis），因此完全不適合追求極致輕薄的筆記型電腦或平板電腦。

￭ SMT 加工難度：由於重心較高，在過迴流焊（Reflow）爐時，若夾具不穩或錫膏黏力不足，連接器容易產生偏移或傾斜。

二、側立式 HDMI 連接器 (Right Angle Type)：主流消費電子的穩定之選

側立式是目前消費性電子產品中最主流的形式，其插拔方向與 PCB 平面平行。

1. 設計優勢與效能表現

￭極低剖面設計（Low Profile）：側立式讓 HDMI 接口能與 PCB 平行貼合，大幅降低了產品總高度。這是薄型電視、旗艦級顯示卡與遊戲主機（如 PS5/Xbox）的首選規格。

￭卓越的結構穩固性：側立式連接器通常帶有堅固的金屬外殼固定腳（Shielding Tabs），能將插拔時的橫向推力有效分散至 PCB 的強化孔中，機械強度遠高於直立式。

￭訊號完整性（Signal Integrity, SI）優化：對於 HDMI 2.1 等高速傳輸規格，側立式的引腳排列更利於與 PCB 上的差動訊號線（Differential Pairs）進行同層佈線，減少過孔（Via）切換帶來的阻抗不連續與訊號反射。

2. 技術挑戰

￭佔用 PCB 面積較多：為了換取結構穩定性與散熱空間，側立式連接器在 PCB 上需要的焊接與固定面積較大，對高密度佈局（HDI）構成挑戰。

三、規格對比表：直立式 vs. 側立式

特性項目	直立式 (Vertical)	側立式 (Right Angle)
插拔方向	垂直於 PCB 平面	平行於 PCB 平面
主要優點	節省平面空間、佈局靈活度高	結構極其穩固、適合薄型化設計
主要缺點	機構受力大、SMT 重心不穩	佔用 PCB 表面積較多
常見應用	工控主機、監控設備、內部轉接板	電視、顯示器、筆電、投影機
SMT 加工難度	較高（需特殊載具防止偏移）	較低（標準自動化貼片製程）
抗疲勞強度	需額外機構件支撐	依靠金屬外殼腳位即可達到高強度

四、關鍵設計建議：提升產品可靠性的三大核心

在進行 HDMI 連接器佈局方案選擇時，建議設計團隊評估以下專業建議：

1. 強化結構強度設計

無論選擇哪種形式，針對 HDMI 這種頻繁插拔的接口，強烈建議選用帶有定位柱（Pegs）或穿孔固定（Through-hole Shell）的款式。純貼片（SMT-only）的連接器在面對重型 8K 線材的拉力時，失效風險極高。

2. 高頻阻抗匹配與 EMI 控制

針對 HDMI 2.1 等 48Gbps 的高傳輸規格，必須嚴格控制連接器焊盤（Pad）處的阻抗。建議配合阻抗模擬軟體進行 PCB 疊層設計，並確保差動對走線保持緊密耦合，以降低電磁干擾（EMI）。

3. 散熱與 ESG 永續考量

在高解析度長途傳輸下，接口可能產生熱能。優化 PCB 鋪銅設計（尤其是接地平面）能有效協助散熱。此外，選擇符合環保標準（如無鹵素、RoHS）且具備耐高溫特性的工程塑料（如 LCP），不僅符合 ESG 潮流，更能確保產品在多次迴流焊後的結構穩定性。

HDMI 連接器 PCB 佈局常見問題 Q&A

Q1: 為什麼我的直立式 HDMI 連接器在使用半年後會出現訊號不穩？

A: 這極有可能是焊點疲勞（Solder Fatigue）造成的。直立式連接器在插拔時會產生較大的槓桿力距，若 PCB 上沒有設計穿孔固定腳（Shielding Pins），力量會直接作用在訊號焊點上導致微裂縫。建議檢查機構件是否有支撐，或更換帶有加強固定腳的型號。

Q2: 在超薄筆電中，側立式 HDMI 佔用空間太大怎麼辦？

A: 可以考慮選用沉板式（Mid-Mount） HDMI 連接器。這種設計將連接器本體沉入PCB 切口中，既保留了側立式的穩定性，又能進一步降低厚度並優化佈局空間。

Q3: SMT 製程中，直立式連接器容易「歪斜」有什麼解決辦法？

A: 首先應確認 SMT 鋼板（Stencil）開孔與錫膏量是否適中。其次，建議在過爐時使用專用的迴流焊載具（Reflow Fixture）來固定連接器位置。此外，選用帶有定位柱（Plastic Pegs）的元件也能顯著提升自動貼片的對位精度。

Q4: 為了符合 ESG 規範，我們該如何選擇連接器材質？

A: 應優先選擇通過 UL94V-0 阻燃等級、符合 RoHS 與 REACH 規範的無鹵素（Halogen-Free）材料。目前市場主流的高品質連接器多採用 LCP（液晶聚合物）材料，這種材料不僅環保，且具有優異的耐高溫性能，能減少加工過程中的廢品率，降低環境負擔。

透過正確的選型與佈局策略，不僅能提升產品的市場競爭力，更能大幅降低售後維修成本。希望本指南能為您的硬體開發流程提供實質幫助。
