毫米之下的守護者：電鍍層厚度如何決定電子連接器的生命週期與可靠度？
在電子連接器的微觀世界裡，金屬端子表面的電鍍層是對抗環境侵蝕與物理磨損的唯一防線。雖然電鍍層的厚度通常以微英寸（u"） 或 微米（μm） 計，但這層薄薄的金屬衣卻直接決定了產品的接觸電阻、抗氧化能力以及最終的使用壽命。在追求高穩定性的工業 4.0 設備中，電鍍規格的選擇已成為硬體設計的勝負關鍵。
本文將深度解析電鍍層厚度與連接器可靠度之間的函數關係，並探討如何在成本與性能之間取得最佳平衡。
一、 電鍍層的核心功能：超越導電的物理屏障
連接器端子（如磷青銅或鈹銅）雖然具備優異的機械彈性，但在大氣環境中極易發生化學反應，產生非導電的氧化層。電鍍層（通常包含金、鎳、錫）的主要任務包括：
-
防止環境腐蝕：有效隔絕基材與空氣中的水分、鹽霧及腐蝕性化學氣體。
-
減少機械磨損：提供必要的硬度與表面潤滑感，顯著降低頻繁插拔過程中的金屬損耗。
-
優化接觸電阻（Contact Resistance）：確保在微小電流（Low-level Circuit）下，訊號依然能穩定、低損耗地傳導。
二、 厚度對壽命的三大關鍵影響：抗氧化、耐磨與擴充性
1. 抗氧化能力與孔隙率（Porosity）的負相關
三、電鍍厚度的業界應用標準比較表
根據不同的應用環境與可靠度需求，業界對電鍍厚度有明確的分級標準：
|
應用等級 |
建議鍍金厚度 (Gold Plating) |
典型應用場景 |
|
消費級 (Commercial) |
Gold Flash (~ 3u") |
智慧型手機內座、一次性消費電子、玩具 |
|
工業級 (Industrial) |
10u" - 15u" |
工控電腦、自動化設備、伺服器背板 |
|
車用/航太 (Mission Critical) |
30u" - 50u" |
電動車電池管理系統 (BMS)、通訊衛星、醫療維生儀器 |
四、 成本與可靠度的權衡：精準電鍍與替代技術
由於金價昂貴，盲目增加厚度會導致成本失控。現代精密製造技術正朝向以下兩大方向發展：
專業 Q&A 區塊：電鍍層技術痛點解答
Q1：為什麼有的連接器標榜「鍍金」，但用久了還是會發黑？
A：這通常是薄鍍金（Flash Gold）與底層鎳厚度不足造成的。底部的基材金屬透過孔隙發生間隙擴散，與空氣接觸後氧化。對於需要長期穩定運作的設備，建議選擇至少 10u" 以上的規格。
Q2：如何驗證供應商提供的電鍍厚度是否達標？

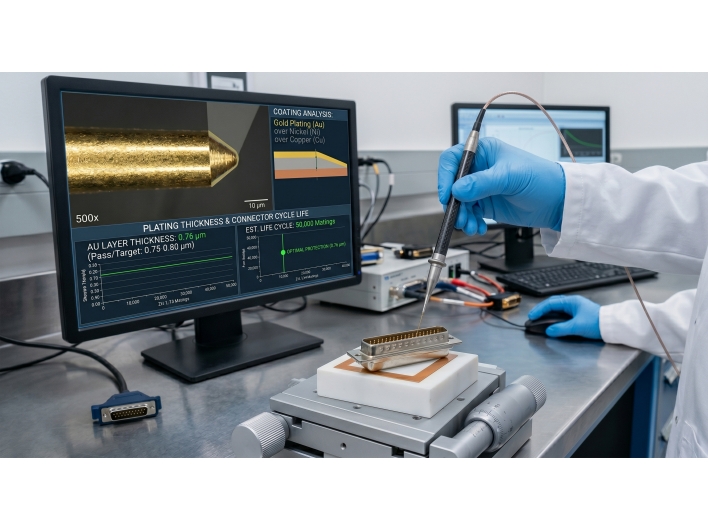

A：專業的驗證方法包括使用 X-Ray 螢光厚度分析儀（XRF）進行非破壞性檢測，或是透過金相切片進行破壞性測量。此外，進行鹽霧測試（Salt Spray Test）也是檢驗鍍層完整性的實戰指標。
Q3：在 SMT 焊接過程中，厚金層會影響焊接品質嗎？
A：過厚的分散金層（超過 50u"）在焊接時可能會與錫產生金脆效應（Gold Embrittlement），導致焊點變脆。因此，在焊接端（Solder Tail）通常建議使用鍍錫或選擇性鍍金，以確保機械強度。
厚度不只是數字，更是對品質的承諾
在評估連接器的可靠度時，鍍層厚度是硬體工程師絕對不能妥協的參數。對於需要長效運行的工業或車用設備，選擇足夠厚度的電鍍層雖然會略微增加採購成本，但卻能大幅降低售後維修與系統宕機的巨大風險。
設計連接器，本質上就是在跟時間與環境賽跑，而電鍍層厚度就是您最可靠的勝負手。
