防水連接器全攻略：從結構分類到工業應用的專業選型指南
在工業自動化、戶外通訊與車載電氣系統中，防水連接器的種類極其多元。因應不同的傳輸介面（電力、高頻數據、控制訊號）、外觀機械結構以及極端環境需求，在硬體設計與供應鏈採購階段，通常可以從以下四大關鍵維度進行系統化的分類與選型：
一、 按「外觀結構與機械鎖緊方式」分類
防水連接器的外殼幾何設計與機械鎖緊機制，直接決定了其密封圈（O-Ring）的受力均勻度與長期防護效率。
(一) 圓形與矩形重載結構

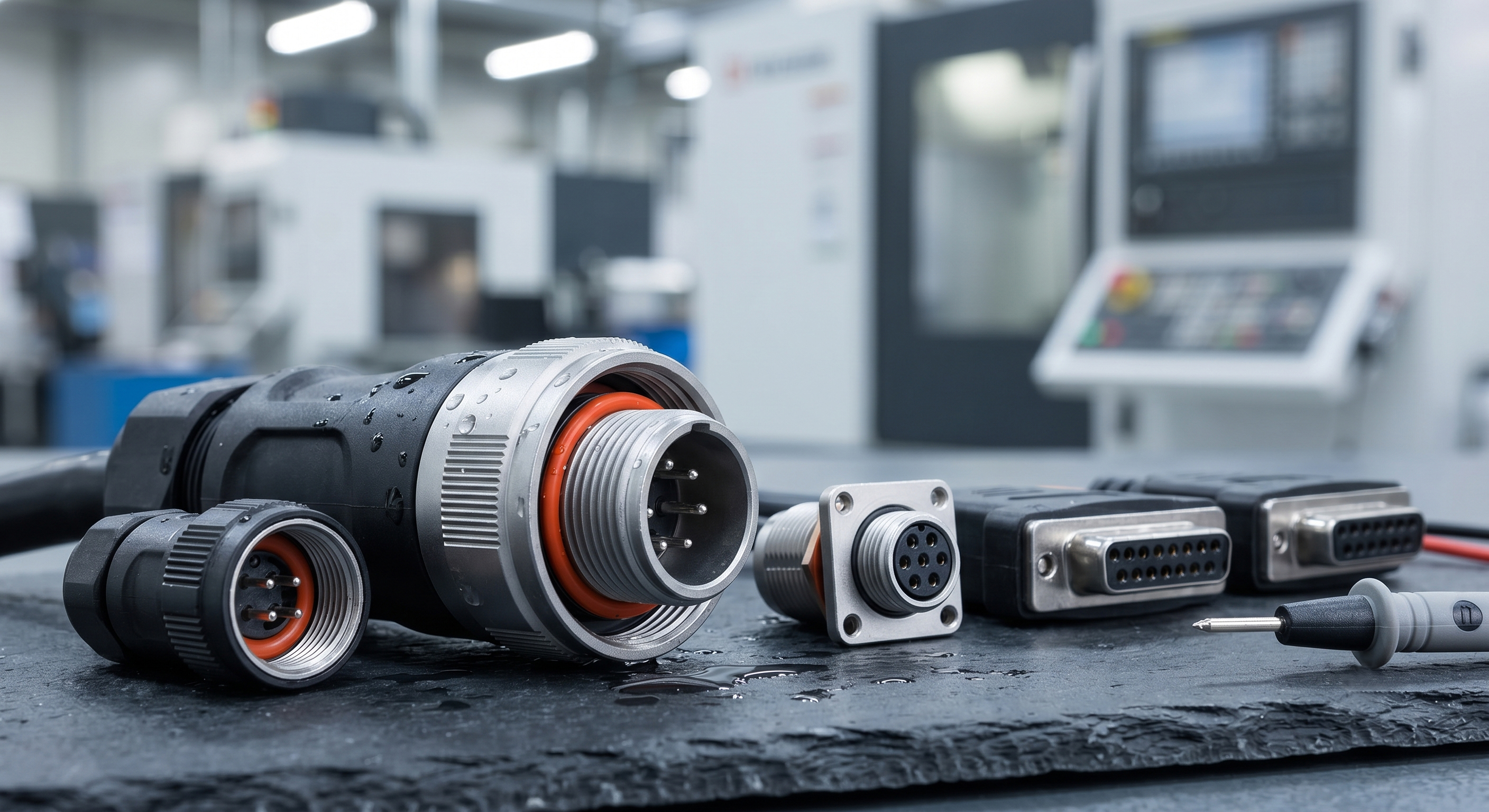

- 圓形防水連接器（Circular Connectors）
(1) 這是工業界最常見的標準 waterproof 類型。利用圓形本體在物理上均勻受力的天然特性，搭配金屬螺紋鎖緊（Threaded）或三點卡扣鎖緊（Bayonet），能輕鬆達到 IP67、IP68 甚至 IP69K 的極致防護等級。
- 矩形/重載防水連接器（Heavy Duty Connectors / HDC）
(1) 通常用於需要同時傳輸大量針腳（高密度引腳配置）或結合大電流電力與微弱訊號的複雜自動化系統中。
(2) 外殼多採用鋁鋰合金或強化防護塑膠，搭配堅固的單扣或雙扣機械鎖緊槓桿（Lever System），具備極強的抗震與物理防水力。
(二) 快插式鎖緊結構
- 快插式/彈簧夾持防水連接器（Push-Pull Connectors）
(1) 主打高速且直覺的快速插拔體驗。只要將公端推入母座即可自動機械鎖緊，解除鎖定則需拉動特定的滑動外殼。
(2) 非常適合用於空間狹小、需要高頻率維護查線，或是需要快速抽換線束的醫療手術與生命監測設備中。
二、 按「標準化工業規格（公製 M 系列）」分類
在自動化產線、工業感測器（Sensor）與工業乙太網路通訊中，標準化的通用圓形連接器多以其螺紋直徑（公制 Metric, M）來命名與劃分：
(一) M5 / M8 與 M12 自動化主力規格
- M5 / M8 微型連接器：體積小巧，主要用於微型鄰近感測器、氣動控制閥或空間極度受限的工業物聯網（IIoT）邊緣端點設備。
- M12 連接器（工業自動化的絕對靈魂）：其內部針腳編碼（Coding）規格極為豐富，能精準對標不同語義的訊號：
(1) A-Coding：主要用於傳統感測器、致動器與直流電源（DC Power）。
(2) B-Coding：專為 Profibus 現場總線網路設計。
(3) D-Coding：穩定支持 100 Mbps 的百兆工業乙太網路傳輸。
(4) X-Coding：具備內部十字電磁屏蔽，專為 10 Gbps 萬兆吉位元乙太網路（Gigabit Ethernet）與高頻高速數據量身打造。
(二) M23 / M40 大功率規格
- 重型電機動力傳輸：主要用於伺服馬達（Servo Motor）的大功率三相供電與高頻編碼器（Encoder）回授訊號傳輸。其本體具備極強的物理抗震與全周圍電磁干擾（EMI）屏蔽能力。
三、 按「傳輸介面與實際應用功能」分類
現代工業 4.0 設備的一大趨勢是將消費級的標準通訊介面進行工業級防護（Industrialized），因而衍生出以下專業防水版本：
(一) 高速數據與光纖通訊防護
- 防水 RJ45 連接器：將標準的網路 RJ45 水晶頭外加一個剛性防水外殼與螺紋鎖緊圈，廣泛用於 5G 戶外基地台、高速 IP 網路攝影機與多灰塵的工廠自動化網路節點。
- 防水 USB / Type-C 介面：隨著智慧移動終端普及，在重型機車車載充電、戶外手持三防探勘儀器中，具備 IP67 等級的 Type-C 連接器已成為主流標配。
- 防水 Fiber（光纖連接器）：專門用於戶外遠距離、極高頻寬的訊號傳輸，如基站天線外接光纖線組（FTTA）。
(二) 大電流電力與新能源電源
- 儲能與電動車（EV）充電連接器：專門處理高電壓、大電流傳輸，結構上必須具備嚴密的高壓互鎖（HVIL）安全設計與防觸電的主動防護機制。
- 光伏（太陽能）連接器：例如標準的 MC4 防水連接器，其核心要求在於必須能在戶外惡劣環境下，承受數十年的紫外線（UV）高溫照射與暴雨風霜而不產生塑料脆化。
四、 按「現場安裝與線束加工工藝」對照表
在 PCBA 實際加工與設備機箱組裝時，連接器與線材、電路板的結合工藝也大有學問：
|
加工工藝分類 (Type) |
工藝特點與製造流程 (Features) |
核心防水防護機制 (Mechanism) |
典型適用情境 (Best For) |
|
射出成型線束型(Overmolded) |
連接器與電纜直接透過注塑模具一體化包覆射出（常用 PVC、PUR 或 TPR 塑料）。 |
物理一體化密封：高壓塑料完全填滿線材內部微小縫隙，防護與抗拉扯（Strain Relief）效果最佳。 |
原廠標準化量產線束、車載鏡頭與感測器尾線 |
|
現場組裝型 |
允許工程人員在戶外施工現場，將裸線透過螺絲壓接或現場焊接手藝鎖入連接器內部。 |
密封膠圈與尾部迫緊螺帽：完全依賴人工鎖緊扭力，結構靈活性最高，但非常考驗安裝手法。 |
戶外基站現場維修、大型客製化電控箱佈線 |
|
板端連接器 |
固定在設備外殼機箱上的插座，通常後端直接通過 DIP 或 SMT 焊接在內部 PCB 電路板上。 |
前/後置防水墊圈（Gasket）：透過螺帽絞緊，確保連接器金屬外殼與機箱孔位之間的縫隙完全不漏水。 |
工控主機外殼接口、PLC 模組輸出端子 |
五、 專業 Q&A：防水連接器實務應用問答
Q1：工業製程中常聽到的 PUR 與 PVC 防水排線外被材質該如何選用？
A：這取決於機械運動與化學接觸。PVC（聚氯乙烯）成本較低，適合用於固定式、無持續彎折的戶外環境；而 PUR（聚氨酯）材質具備極佳的耐磨損、耐油污、抗水解及優秀的耐低溫耐彎折特性。如果您的防水連接器是用在自動化產線的機械手臂（Drag Chain/拖鏈系統）或經常接觸切削油的工具機台，務必升級選用 PUR 線材外被。
Q2：防水連接器的電磁屏蔽（Shielding）與防水功能會互相衝突嗎？
A：不會，兩者在結構上是獨立且並存的。高品質的屏蔽防水連接器（如 M12 X-Coding），其內部設計有 360 º 全周圍的金屬屏蔽環，能與線材的編織屏蔽網緊密連接以導走 EMI 雜訊；而外部則同樣依靠橡膠 O-Ring 與迫緊螺帽來阻絕液體滲入。選型時，規格書中通常會以Shielded與IP Rating分開標註。
六、 總結與供應鏈優化提示
評估一款防水連接器時，硬體工程師與採購不能只盲目追求最高的IP 等級，必須同時通盤評估電氣特性（額定電流、耐受電壓、阻抗匹配）、機械特性（插拔壽命、耐衝擊抗震動）以及環境耐受度（工作溫度範圍、抗紫外線、耐酸鹼鹽霧腐蝕）。在追求可製造性設計（DFM）與極致性價比的趨勢下，選擇設計精準、製程嚴謹且符合國際標準的原廠等效替代（Equivalent）方案，也是當前全球供應鏈優化中非常常見且高效的避險策略。
