監視器

監視器（攝錄影機）與後端錄影設備（DVR/NVR）的連接，會根據其技術架構（類比 vs. 數位網路）而有很大的差異。以下為目前市面上最常見的連接器與線材分類：

1. 數位網路監視器 (IP Camera)

這是目前主流的系統，使用網路線傳輸訊號與電源。

• 線材：網路線 (Ethernet Cable)
  • 常見等級為 Cat.5e 或 Cat.6。
  • PoE (Power over Ethernet): 透過同一根網路線同時傳輸影像訊號與電力，簡化施工。
• 連接器：RJ45 接頭
  • 標準的 8P8C 網路接頭。若用於戶外，通常會加上防水尾塞（Waterproof Gland）以防止雨水滲入接觸點導致氧化。

2. 同軸類比/高畫質監視器 (CVI/TVI/AHD)

傳統監視系統及升級後的類比高畫質系統使用同軸電纜。

• 線材：同軸電纜 (Coaxial Cable)
  • 常見型號為 RG59 或 RG6。
  • 懶人線 (Siamse Cable): 將同軸電纜與一條直流電源線綁在一起，方便同時佈放訊號與電源。
• 連接器：BNC 接頭
  • 採用卡口鎖定設計，確保連接穩固不會脫落。
  • DC 直流接頭 (5.5mm x 2.1mm): 用於連接攝影機的電源。

3. 顯示輸出與內部連接 (後端設備)

錄影主機（DVR/NVR）連接螢幕或內部零件時使用的介面。

• 影像輸出：
  • HDMI: 目前最普及的 4K/HD 影像與音訊傳輸介面。
  • VGA: 較舊型的顯示器連接介面。
• 內部連接（EMS/製造相關）：

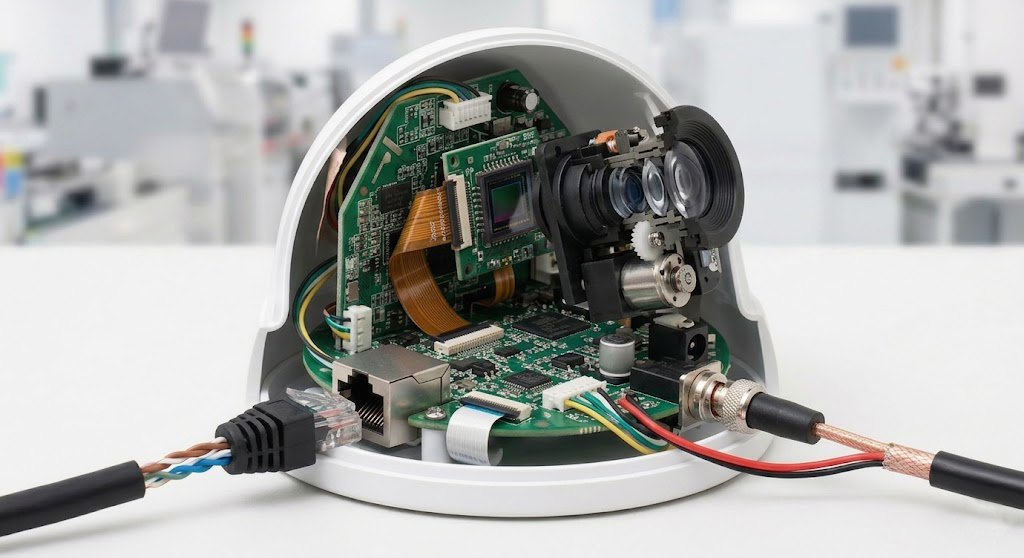

  • FPC/FFC 連接器: 用於攝影機內部的 CMOS 感光元件與主機板間的薄膜排線。
  • Wafer 連接器 (如 JST/Molex 規格): 用於內部電源跳線、麥克風或控制面板的連接。

4. 特殊應用線材

• USB-C / Micro USB: 多用於室內型家用網路攝影機（如米家、TP-Link），直接插在一般的 USB 電源供應器上。
• 光纖 (Fiber Optic): 用於超長距離（數公里）的監控傳輸，需搭配光纖收發器使用。
