行車紀錄器

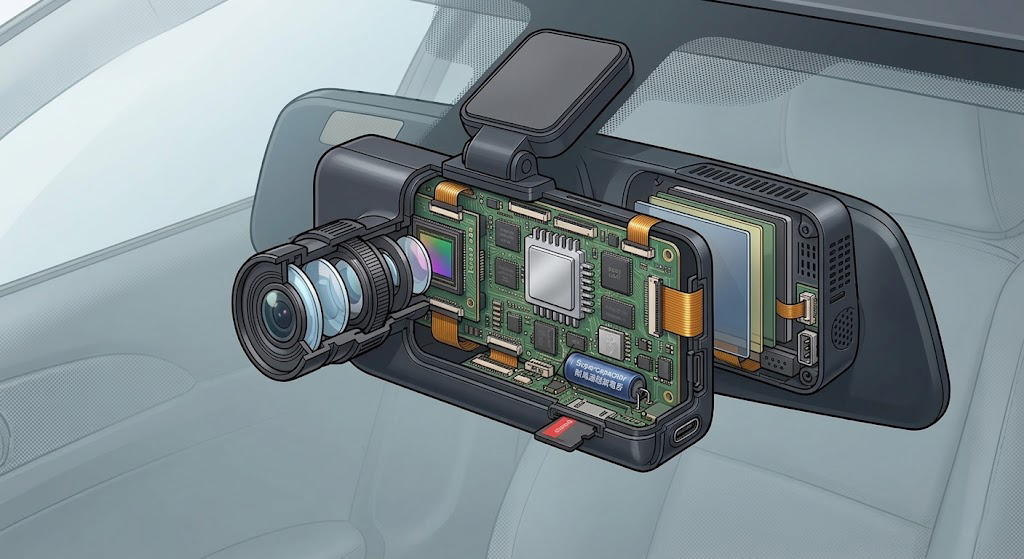

行車紀錄器（Dash Cam）為了在極端溫度、震動及高畫質傳輸的需求下穩定運作，所使用的連接器與線材需要具備高度的可靠性。

以下是行車紀錄器中常見的連接器與線材種類：

1. 內部連接器 (Internal Connectors)

這些連接器主要用於電路板（PCB）與鏡頭模組、螢幕或儲存單元之間的連接。

• FPC/FFC 連接器： 用於連接 CMOS 鏡頭模組與主板。由於行車紀錄器追求體積輕薄，通常使用 0.3mm 或 0.5mm Pitch 的翻蓋式或抽屜式連接器，以節省空間並確保抗震。
• 板對板連接器 (Board-to-Board)： 若行車紀錄器採雙層板設計，會使用微型板對板連接器進行堆疊連接。
• 線對板連接器 (Wire-to-Board)： 用於連接內置喇叭、麥克風或鋰電池，常見規格如 JST 或 Molex 的 1.0mm/1.25mm Pitch 系列。

2. 外部接口與電源線材 (External Interface & Cables)

• USB 接口：Mini USB / Micro USB： 早期與中階機種的主流。
  • USB Type-C： 目前高效能機種（支持 4K 錄影）的主導標準，提供更穩定的供電與極高的數據傳輸速度。
• 供電線材：
  • 點菸器電源線： 標準的 12V/24V 轉 5V 降壓線。
  • 硬線連接套件 (Hardwire Kit)： 用於停車監控功能，直接連接至汽車保險絲盒，通常包含低電壓保護模組，防止電瓶過度放電。
• 影像傳輸線 (後鏡頭連接)：
  • 2.5mm / 3.5mm TRRS 插頭： 常見於類比訊號傳輸。
  • BM/航空頭連接器： 具備螺紋鎖緊機制，防震且防水，常用於商用車或高階前後雙錄機種，確保訊號在長距離傳輸下不失真。

3. 線材規格與物理特性

由於汽車環境特殊，線材必須符合以下物理要求：

• 屏蔽層 (Shielding)： 為了防止電磁干擾（EMI）影響 GPS 定位或車內無線電，高品質線材會具備編織網或鋁箔屏蔽層。
• 耐溫性： 需通過高溫測試（通常需耐受 -20°C 至 +75°C 以上），避免夏季車內高溫導致線皮熔化或訊號受阻。
• 阻燃性： 線材通常需符合 UL94V-0 等級的阻燃標準。
