筆記型電腦

筆記型電腦（Laptop）為了在有限的空間內實現高度整合，使用了多種精密連接器與線材。這些元件不僅負責電力傳輸，還必須處理高速訊號以確保運作穩定。

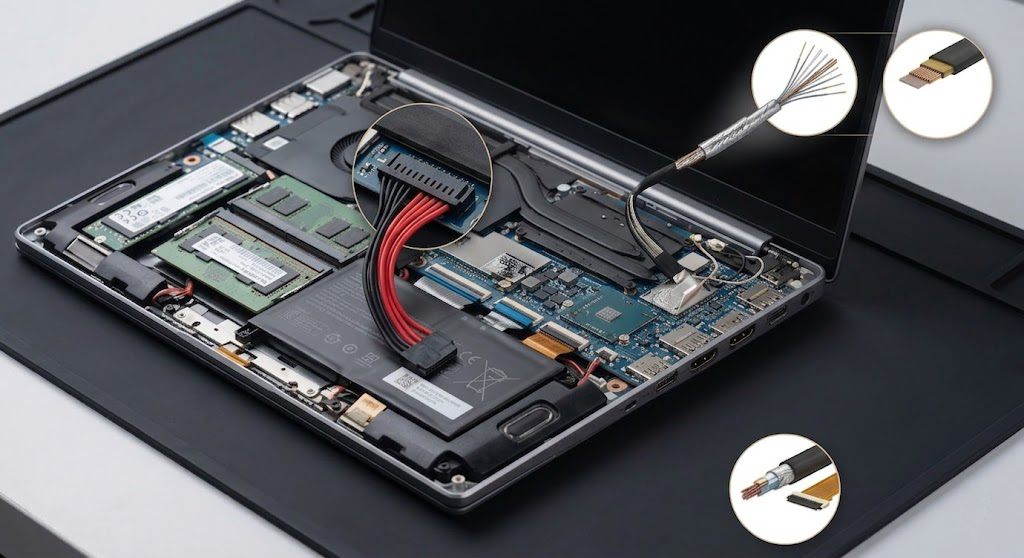

以下是筆電內部與外部常見的連接器及線材分類：

一、 內部板對板與模組連接器

這些連接器主要負責主機板（Mainboard）與各個副板、模組之間的溝通：

  • FPC/FFC 連接器 (Flexible Printed Circuit)： 這是筆電內部最常見的連接方式，用於連接觸控板、鍵盤、指紋辨識模組或副板。其特點是薄型化，間距通常在 0.3mm 至 0.5mm 之間。
  • M.2 插槽： 用於安裝 SSD 固態硬碟、Wi-Fi/藍牙無線網卡。根據 Key 位元不同（如 M-Key, E-Key），支援 PCIe 或 SATA 訊號。
  • DDR SO-DIMM 插槽： 記憶體插槽，筆電通常使用較短的 SO-DIMM 版本。
  • 極細同軸線連接器 (I-PEX / Micro-Coaxial)： 主要用於螢幕面板（LCD/OLED）的訊號傳輸（eDP 介面）以及無線網卡的通訊天線，能有效抑制電磁干擾 (EMI)。

二、 外部介面與 I/O 連接器

負責與外接裝置連接，目前正趨向於統一化與高規格化：

  • USB Type-C (USB-C)： 現代筆電的核心，具備 PD (Power Delivery) 充電、數據傳輸（USB 3.2/4）以及影像輸出（DisplayPort Alt Mode）功能。
  • HDMI / DisplayPort： 標準的影像輸出介面，用於外接螢幕或投影機。
  • RJ45 網路接口： 雖然在輕薄筆電上逐漸消失，但在電競或商務機種中仍常見，有時會採用摺疊式設計以節省空間。
  • 3.5mm 音訊孔： 耳機與麥克風的複合式接口。

三、 內部線材組件 (Wire Harness)

線材在筆電內部扮演了電流與訊號的橋樑：

  • 螢幕線 (LVDS/eDP Cable)： 連接主機板與顯示面板，通常是一組被編織網或鋁箔包覆的極細同軸線，以應對螢幕轉軸頻繁開合的耐用度要求。
  • 電池連接線： 電池組與主機板之間的連接線，必須承載較大電流，通常由多條粗徑電線組成並搭配特定的防火連接器。
  • 風扇連接線： 通常為 3-pin 或 4-pin 的微型連接器，負責供電及 PWM 調速訊號。
  • 喇叭線： 連接主機板與揚聲器模組，通常為簡單的兩芯扭絞線。

四、 技術趨勢

  1. 高頻高速： 隨著 USB4 與 PCIe Gen5 的普及，連接器對於 阻抗匹配 (Impedance Matching) 的要求極高，以減少訊號反射。
  2. 小型化與低高度： 為了追求機身輕薄，連接器的高度（Mated Height）不斷下壓。
  3. 可靠性測試： 針對轉軸處的線材，需經過數萬次的搖擺測試（Bending Test）以確保耐用性。
