血壓計

血壓計（Blood Pressure Monitor）作為精密的醫療電子設備，其內部與外部連接需要兼顧訊號傳輸的穩定性、耐用度以及醫療安規（如 ISO 13485）。

以下是血壓計中常見的連接器及線材分類：

1. 內部電路板連接（Internal Interconnects）

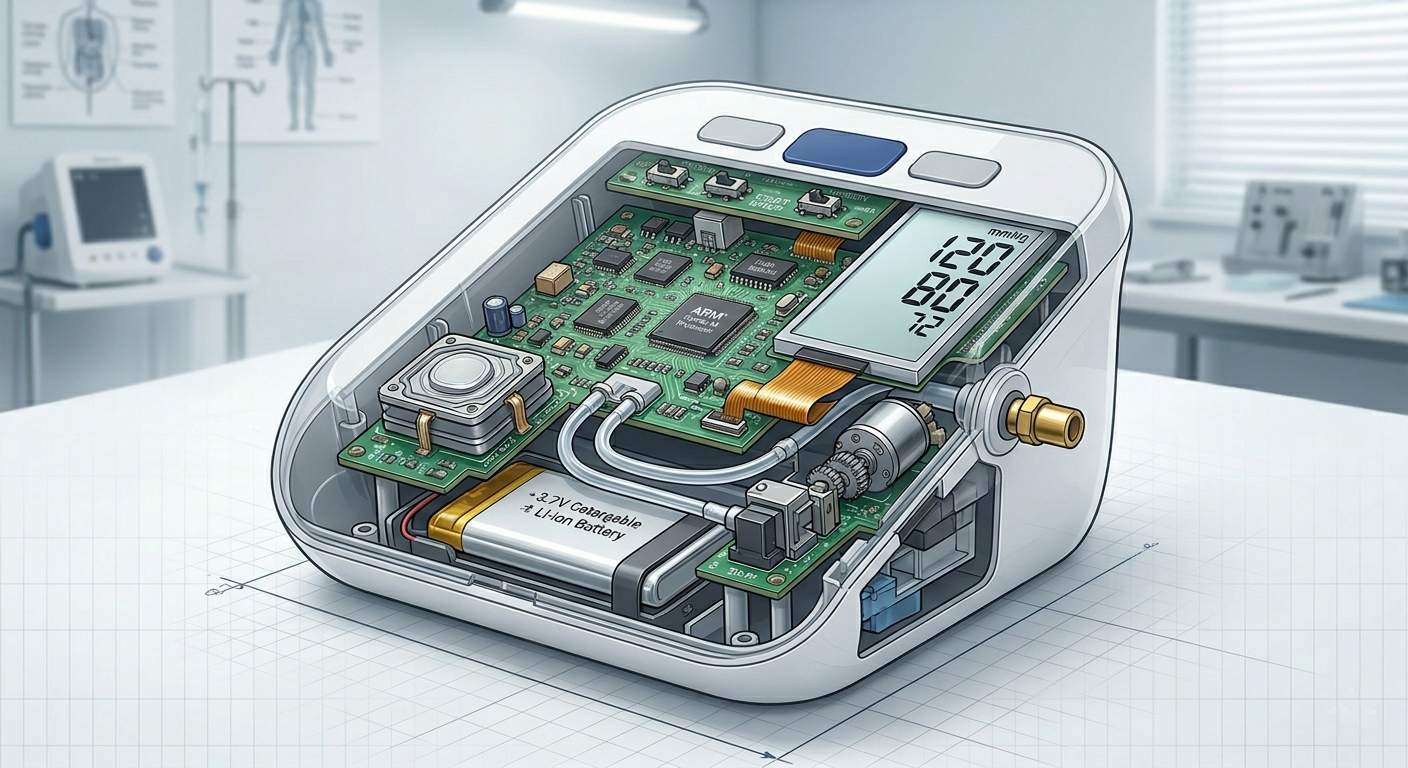

在血壓計狹小的外殼內，需要連接主板、顯示螢幕、按鍵及感測器。

用途： 主要用於連接 LCD 顯示螢幕 或 觸控面板 到主電路板（PCB）。
特性： 節省空間、高度薄型化，常見間距為0.5mm或1.0mm 。
￭ Wafer / BTB（板對板）連接器：
用途： 用於連接電池模組、泵浦（Pump）馬達或洩壓閥。
常見規格：1.25mm或2.0mm間距的防呆連接器，確保組裝時不會極性反接。

2. 外部電源與數據傳輸（Power & Data）

現代化血壓計多具備數據上傳（App 同步）或插電使用的功能。

用途： 充電或將測量數據傳輸至電腦/手機。
趨勢： 隨著歐盟法規與通用性需求，Type-C 已成為新型醫療設備的主流。
￭ DC Jack：
用途： 傳統機型常使用圓柱狀的 DC 插孔接變壓器直接供電。

3. 關鍵氣體路徑連接（Pneumatic Connectors）

這是血壓計最特殊的部分，用於連接主機與壓脈帶（Cuff）。

￭ 氣路快速接頭（Air Connectors/Nipples）：
用途： 連接充氣軟管。
特性： 必須具備極高的氣密性，且要易於單手插拔，通常採用塑膠（ABS 或 POM）材質。
￭ PVC/矽膠充氣管：
特性： 需具備抗折性（Kink Resistance）與生物相容性，確保充氣過程壓力傳導均勻。

4. 傳感器線材（Sensor Wiring）

￭ 極細同軸線或屏蔽線：
用途： 用於捕捉微弱的壓力脈衝訊號。
特性： 由於血壓訊號非常微弱，線材需具備良好的 EMI/EMC 屏蔽 能力，避免環境雜訊干擾測量結果。

總結表

組件名稱

建議類型

應用位置

顯示介面

FPC/FFC 連接器

螢幕與 PCB 之間

動力連接

Wafer / Wire-to-Board

充氣泵、電磁閥電源線

數據介面

USB-C / Micro-USB

充電及藍牙/數據交換

壓力傳輸

快速氣路接頭

主機與壓脈帶連接處

內部訊號

屏蔽線材 (Shielded Wire)

壓力感測器 (Pressure Sensor)


在設計這類產品時，除了考慮機械規格，通常還會要求符合 RoHS 與 REACH 等環保規範，並確保連接器能承受頻繁的插拔損耗。
