智慧門鎖

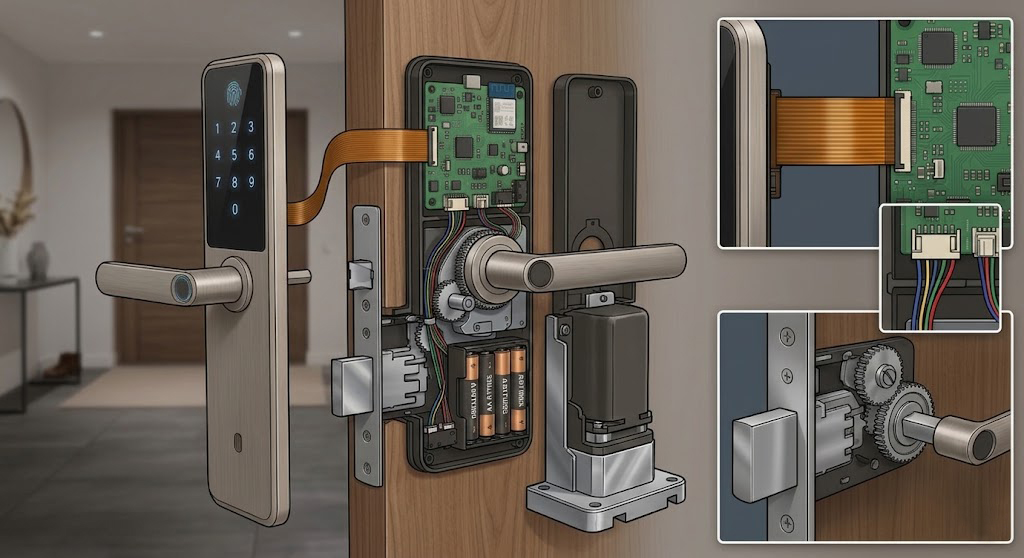

智慧門鎖（Smart Door Lock）內部空間狹小且功能模組眾多，因此需要多種不同規格的連接器與線材來串接動力、感測及控制訊號。

以下是智慧門鎖中常見的連接器及線材種類：

1. 核心控制與面板連接：FPC/FFC 軟板與連接器

智慧門鎖的外面板（密碼鍵盤、指紋辨識、NFC 讀卡器）與內門主機板之間的通訊，最常使用這類線材。

• 線材： FPC (Flexible Printed Circuit) 柔性電路板。
• 連接器： ZIF (Zero Insertion Force) 或 Non-ZIF 連接器。
• 優點： 極薄、可大幅度彎折，適合穿過門孔等窄小空間。常見間距為 0.5mm 或 1.0mm。

2. 動力與馬達連接：線對板連接器 (Wire-to-Board)

負責驅動鎖芯轉動的馬達或電磁閥（Solenoid），需要較穩定的電流傳輸。

• 線材： 一般電子線（如 UL1007、UL1571 26-28AWG）。
• 連接器： 小型插拔式連接器，如 JST (SH/ZH/PH 系列) 或 Molex (PicoBlade 系列)。
• 優點： 具備扣緊結構（Locking），能防止門扇開關震動導致接頭鬆脫。

3. 電池與供電連接：電池座與專用接頭

智慧門鎖通常使用 AA 電池、18650 鋰電池或專用鋰電池包。

• 乾電池版： 使用電池盒簧片或電池夾，透過線材導回主機板。
• 鋰電池版： 常用 2-Pin 或 3-Pin 的小型連接器（包含 NTC 溫度監測），部分高端型號會使用類似手機電池的彈片式連接器。
• 應急供電： 外部通常會配置一個 USB-C 或 Micro-USB 接口，作為電池沒電時的臨時外部供電輸入。

4. 模組化通訊與擴充：排針與排母 (Pin Header&Female Header)

用於主機板與藍牙、Wi-Fi、Zigbee 或 Z-Wave 等無線通訊模組的垂直堆疊連接。

• 規格： 常見間距為 2.0mm 或 1.27mm 以節省空間。
• 應用： 方便廠商針對不同市場更換通訊協定模組，而不需重新設計主機板。

5. 感測器連接：極小型連接座

門鎖內部有無數微小的開關（如防撬開關、鎖舌到位感應、把手下壓感應）。

• 線材： 極細電子線。
• 連接器： 0.8mm 或 1.0mm Pitch 的超小型垂直或臥式連接座。

總結表：智慧門鎖連接器應用
