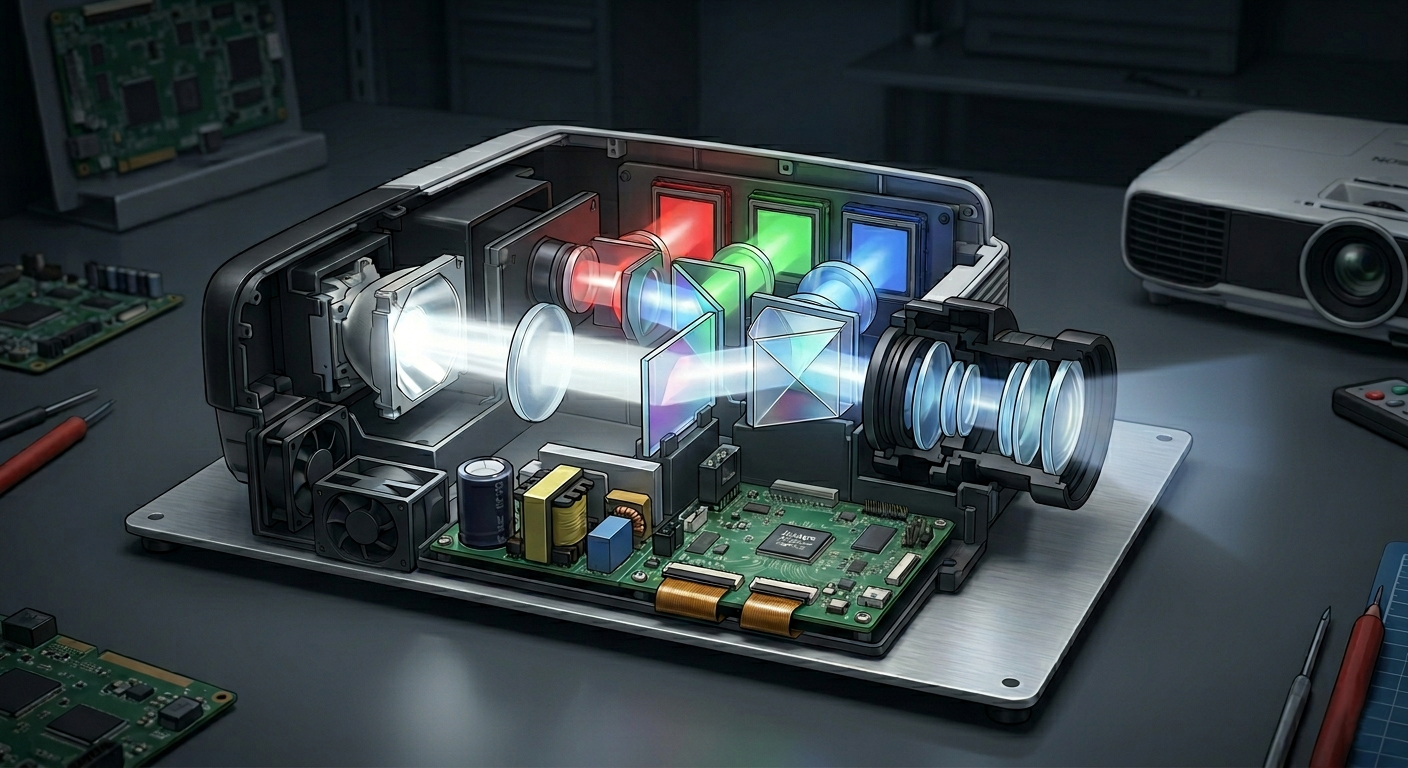

投影機

投影機（Projector）作為影像輸出與訊號轉換的終端設備，其內部及外部連接涉及影像傳輸、音訊同步、電源供應及控制訊號。根據用途（商用、家用劇院或工業投影），常見的連接器與線材可分為以下幾大類：

1. 影像與音訊傳輸（核心連接）

這是投影機最主要的介面，負責將電腦、播放器或遊樂器的訊號傳輸至投影機。

• HDMI (High-Definition Multimedia Interface):
  • 應用： 目前最主流的標準，支援高畫質影像與音訊同步傳輸。
  • 線材： HDMI 2.0 或 2.1 線材，後者可支援 4K/120Hz 或 8K 影像。
• DisplayPort (DP):
  • 應用： 常見於高階工程投影機或連接高效能工作站，提供更高的頻寬。
• VGA (D-Sub 15pin):
  • 應用： 較舊款或商用投影機仍保留此介面，用於連接舊式筆電，僅能傳輸類比影像訊號（不含音訊）。
• USB Type-C:
  • 應用： 行動投影機或新一代商用機，支援 DisplayPort Alt Mode，可同時進行電力傳輸與影像輸入。

2. 內部連接器（板對板與線對板）

在投影機內部的電路板（PCB）與光機模組之間，需要精密的連接器來確保訊號穩定。

• FPC/FFC 連接器（軟性電路板）：
  • 功能： 用於連接主板與液晶板（LCD Panel）或 DLP 數位微鏡裝置（DMD）。由於內部空間有限，超薄、高密度的 FPC 連接器是首選。
• 板對板連接器 (Board-to-Board):
  • 功能： 用於疊層設計的電路板連接，確保高速影像處理晶片與電源板之間的通訊。
• 線對板連接器 (Wire-to-Board):
  • 功能： 用於連接散熱風扇、內建揚聲器及控制按鍵面板。

3. 控制與網路通訊

對於大型場域或智慧投影機，遠端監控與控制至關重要。

• RJ45 (Ethernet):
  • 應用： 支援網路投影或透過 HDBaseT 技術進行長距離（達 100 公尺）的影像傳輸。
• RS-232 (D-Sub 9pin):
  • 應用： 傳統環境控制系統，用於整合環控面板自動切換開關機。
• USB Type-A:
  • 應用： 讀取隨身碟資料、供電給無線投影轉接器（Dongle）或進行韌體更新。

4. 電源供應

• AC 電源座 (IEC C14):
  • 應用： 一般標準投影機使用三芯電源線。
• DC Jack:
  • 應用： 小型或可攜式投影機，通常搭配外部變壓器使用。

技術關鍵點：線束加工與屏蔽

由於投影機對影像品質要求極高，線材的電磁干擾 (EMI) 防護非常重要。

• 線束 (Wire Harness): 內部的連接線通常需要穿過高溫與高電磁干擾區，因此多採用具備屏蔽層的線束。
• 金屬屏蔽殼： 連接器外殼通常需接地的金屬殼，以防止雜訊干擾影像呈現。

針對不同的應用場景（例如強調高耐用性的商業環境或是追求色彩表現的劇院環境），連接器的選擇會在機械強度與傳輸阻抗之間取得平衡。
