單眼相機

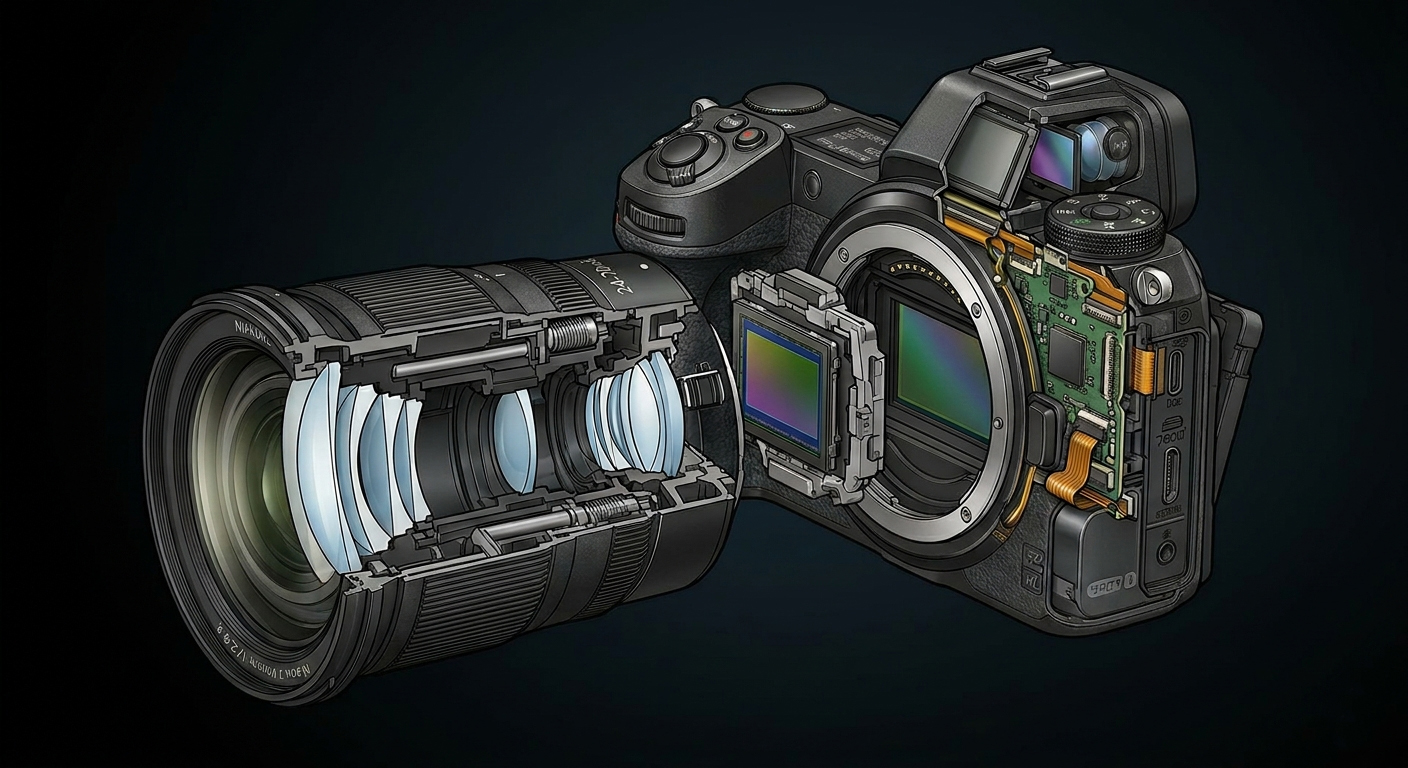

單眼相機是精密光學與電子技術的結合，內部空間極度受限且需處理高頻訊號，因此使用的連接器與線材必須具備高密度、高傳輸速率及抗震動的特性。

以下是單眼相機中常見的連接器與線材分類：

一、 內部板對板與板對線連接

在相機機身內部，主機板需連結感光元件（Sensor）、影像處理器、螢幕及按鍵模組，主要使用以下組件：

• FPC/FFC 連接器（軟性電路板連接器）： 這是相機內最常見的連接方式。由於相機內部空間狹小，且螢幕或按鍵需翻轉/活動，大量使用極細間距（如 0.3mm 或 0.5mm）的 FPC 連接器來串接各個模組。
• 極細同軸線（Micro-Coaxial Cable）： 用於感光元件與主機板之間的高速數據傳輸。這種線材能提供極佳的電磁屏蔽（EMI），確保高畫質影像訊號在傳輸過程中不受干擾。
• BTB 連接器（Board-to-Board）： 用於垂直堆疊兩塊電路板（如主機板與電源板），提供穩固的機械連接與多訊號傳輸。

二、 外部傳輸與介面連接

相機與外部設備（電腦、螢幕、儲存設備）溝通的橋樑：

• USB Type-C / Micro-USB： 現代相機多採用 USB Type-C 進行數據傳輸與充電。需符合 USB 3.2 甚至更高標準，以支援 4K 影片的快速傳輸。
• HDMI 連接器（HDMI Type C/D）： 單眼相機通常使用 Mini HDMI (Type C) 或 Micro HDMI (Type D) 輸出影像至外部監視器。
• SD/CFexpress 卡槽： 用於連接高速記憶卡。CFexpress 採用 PCIe 介面協定，其連接器接腳設計需耐受頻繁插拔且維持高速穩定。

三、 鏡頭接環與控制接點

相機機身與鏡頭之間的通訊是確保對焦與光圈控制的關鍵：

• 彈簧針連接器（Pogo Pin）： 位於機身接環處，透過多個金屬彈簧針與鏡頭底部的接觸點連結。這種設計允許鏡頭在旋轉鎖定時，依然保持穩定的電力與數位訊號連通。

四、 電源與周邊擴充

• 電池連接器： 機身內部與電池組對接的彈片式連接器，需具備低接觸電阻以應對高電流放電（如連拍或錄影時）。
• 音訊插孔（TRS）： 3.5mm 麥克風輸入與耳機監聽孔，通常使用具有優良導電性與耐磨性的鍍金連接器。

總結表

單眼相機的設計趨勢正朝向更小型化、更高頻寬發展，因此對於 Fine Pitch（細間距）技術與高頻訊號完整性的要求只會越來越嚴苛。
