POS機

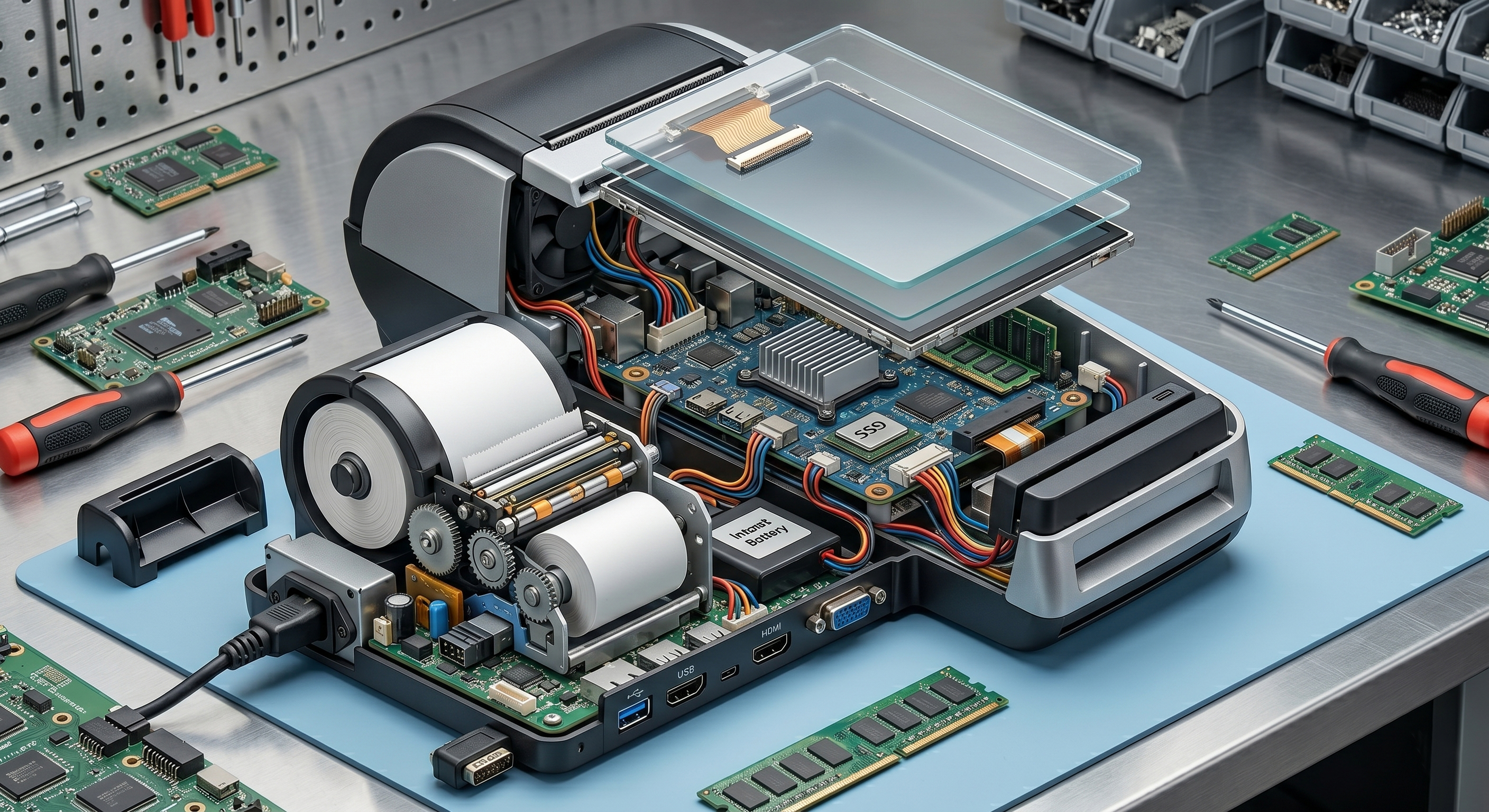

在零售與餐飲環境中，POS（Point of Sale）系統不僅是一台電腦，它更像是一個整合多種週邊設備的通訊中心。為了確保交易穩定、觸控靈敏以及週邊設備（如發票機、條碼掃描器）能即時連動，POS 機對連接器與線材的規格要求相當嚴謹。

以下是 POS 系統中最常使用的連接器與線材分類：

1. 內部核心連接（PCB 及顯示端）

這些連接器通常位於機殼內部，負責主板與螢幕、觸控面板之間的訊號傳輸。

￭ FPC/FFC 連接器： 用於連接 LCD 顯示面板與觸控層。由於 POS 機追求輕薄與窄邊框，0.5mm 或 1.0mm 間距的嵌入式連接器是主流。
￭ LVDS / eDP 線材： 負責高解析度影像傳輸。eDP（Embedded DisplayPort）因其較高的頻寬，現在更常用於高階觸控 POS 螢幕。
￭   板對板 (BTB) 連接器： 用於主板與 I/O 擴充板之間的連接，確保模組化設計方便維修。

2. 外部週邊介面 (I/O 介面)

POS 機需要連接大量的外部設備，因此後方的 I/O 接口非常多樣化。

設備類型

使用連接器 / 線材

說明

錢箱 (Cash Drawer)

RJ11 / RJ12

最常見的介面，通常由發票印表機驅動開關訊號。

發票印表機 / 掃描器

USB Type-A / Type-C

現代 POS 的主流，Type-C 甚至能同時供電與傳輸數據。

傳統週邊 / 秤重機

DB9 (RS232)

許多工業級或舊款設備仍依賴串口通訊，穩定度高。

客顯螢幕 / 副螢幕

HDMI / VGA

用於向顧客展示交易資訊。

網路連線

RJ45 (Ethernet)

確保電子支付與雲端庫存系統的連線穩定。

3. 特殊規格線材：PoweredUSB

這是 POS 系統中非常獨特的技術。標準 USB 僅提供 5V 電壓，但 POS 設備（如大型印表機）通常需要 12V 或 24V。

￭ PoweredUSB (Retail USB)： 這種線材在標準 USB 接口上方增加了一組電源接腳。
￭ 優點： 讓週邊設備不需要額外的變壓器，只需一條線即可完成數據傳輸與大功率供電，大幅簡化櫃檯後方的線路混亂。

4. 線路加工與防護 (Wire Harness)

由於 POS 機常暴露在潮濕（如餐廳）或高頻率震動（如移動式 POS）的環境中，其內部線束通常需要：

  1. 耐折彎測試： 針對翻轉式或可調節角度的螢幕。
  2. EMI 屏蔽層： 防止觸控訊號受到電磁干擾造成鬼觸現象。
  3. PE 膜防護： 針對 FFC 軟排線提供絕緣與物理強度保護。

技術筆記： 現代 POS 逐漸轉向 USB Type-C (Power Delivery) 整合方案，未來可能取代傳統的專用電源線與 PoweredUSB，實現更廣泛的設備相容性。
