從自彈式到下沉式：針對不同硬體需求辨別最合適的 CARD 卡座連接器選型指南

從自彈式到下沉式：針對不同硬體需求辨別最合適的 CARD 卡座連接器選型指南

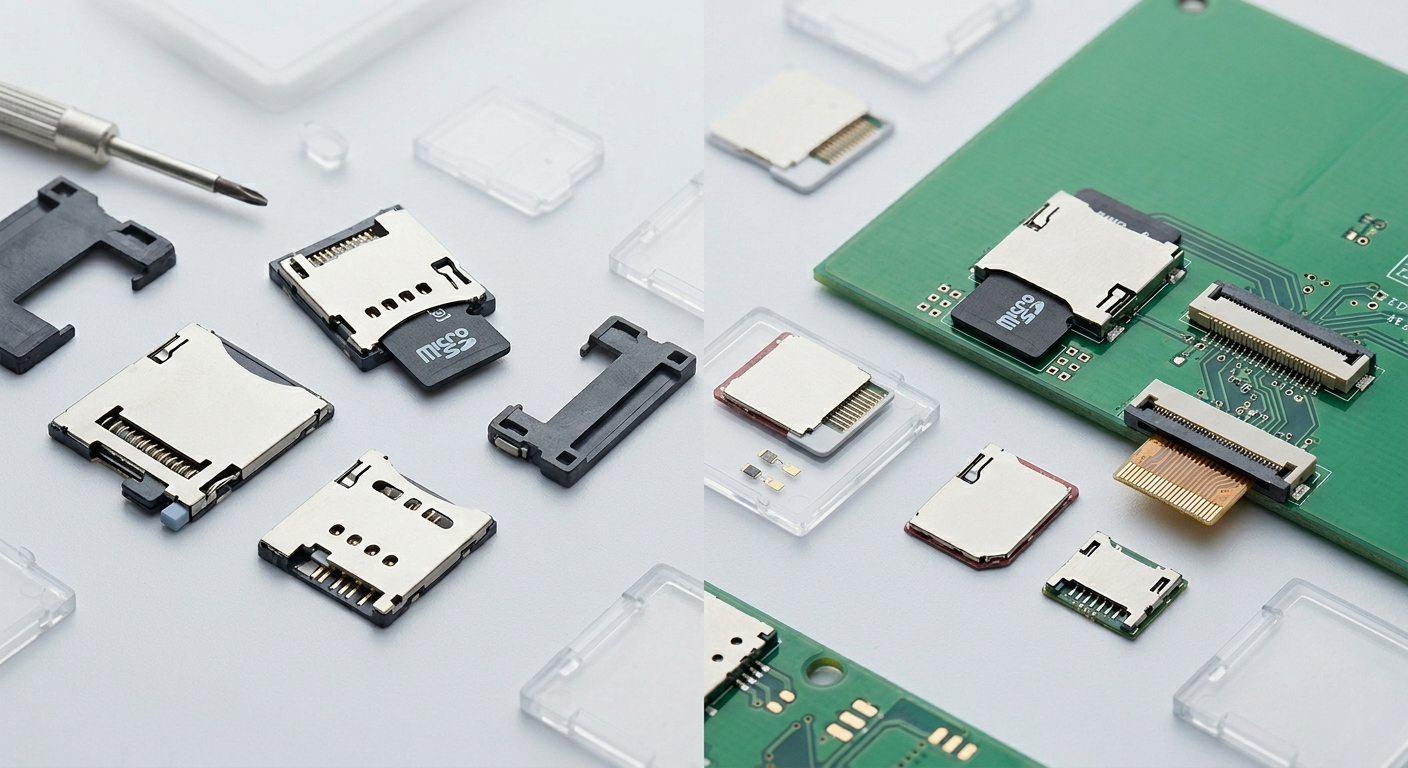

在電子零組件與硬體架構的世界中，CARD（卡座）連接器扮演著關鍵的傳輸橋樑，負責讓各類外接存儲卡、通訊卡與主機板進行高速數據交換。隨著行動裝置、車用電子及工業物聯網（IIoT）設備的微型化發展，電路板上的卡座連接器種類日益繁多。在進行可製造性設計（DFM）與元件採購時，硬體工程師通常會從記憶卡規格、物理插拔結構以及PCB 焊接安裝方式這三大維度進行系統化的判別與選型。

一、 按「記憶卡與通訊規格」分辨：最直觀的硬體外觀判斷

這是最基礎的分類法，通常直接根據終端設備所需支援的卡片類型，來決定連接器的開口幾何形狀、物理尺寸與接腳（Pin 腳）數量：

(一) 存儲型與通訊型卡座規格

  1. SD / Micro SD (TF Card) 連接器

(1) 標準 SD 卡座：體積最大，通常配置 9 個電氣接腳，現今多常見於專業單眼相機、高效能視訊設備或舊型工業控制主機。

(2) Micro SD 卡座：目前市場絕對主流，尺寸極小（約 11mm x 15 mm），標準配置為 8 個接腳，廣泛應用於智慧型手機、行車紀錄器與邊緣運算網關。

  1. SIM Card 通訊連接器

(1) 專為蜂巢式網路通訊設備打造，隨微型化演進分為 Micro SIM (3FF) 與 Nano SIM (4FF)。其內部接腳配置通常為標準的 6-Pin 或 8-Pin。

  1. 高集成混合型卡座 (Combo Card Connector)

(1) 在單一連接器結構內同時具備 Micro SD 與 Nano SIM 的雙插槽，或採二選一的複合式托盤設計，旨在極致節省 PCB 表面積（Footprint Optimization）。

二、 按「物理插拔結構」分辨：決定使用者體驗與空間利用率

插拔結構的設計不僅決定了最終用戶的操作手感，更直接牽動了設備內部結構的空間受力與防護效率：

(一) 四大主流操作結構分析

  1. 自彈式 (Push-Push Type)

(1) 技術特徵：內部整合精密心形軌道與彈簧機構。手動按壓一下卡片進入鎖定，再按壓一下彈簧自動將卡片推彈出。

(2) 工程優缺：操作最為直觀，無需任何外在工具。然而，彈簧機構佔用的 PCB 空間較多，且在連續性強烈震動環境下（如車載底盤或工業機具），存在卡片因應力意外彈出的高風險。

  1. 翻蓋式 (Hinge Type)

(1) 技術特徵：具備一個可向上掀起的金屬蓋板，放入卡片後將蓋板壓下並往前方滑動鎖定。

(2) 工程優缺：物理抗震動與抗衝擊性極佳，鎖緊後絕不鬆脫，是車用電子、軍工手持終端或戶外多震動設備的首選。

  1. 抽屜式 / 卡托式 (Tray Type)

(1) 技術特徵：需配合一個外部獨立的外套托盤，通常仰賴頂針（Ejector Pin）插入機械孔來釋放托盤，智慧型手機最常用。

(2) 工程優缺：適合一體成型的外殼設計，防塵、防水（IP 等級）密封性高且外觀美觀，但缺點是極度依賴外部卡托配件。

  1. 直插式 / 推拉式 (Push-Pull Type)

(1) 技術特徵：純手動將卡片推入、手動拉出，內部無任何回彈機構。

(2) 工程優缺：物理結構最簡單、內部零件少，具備極高的機械耐用度與低採購成本優勢。

三、 按「焊接與安裝工藝」分辨：電路板佈局的佈線考量

針對 PCBA 佈局（Layout）空間與產品總垂直厚度（Z 軸高度）的限制，卡座與 PCB 的焊接工藝有以下三大劃分：

安裝型式 (Mounting)

工藝特點與幾何結構 (Features)

Z 軸高度與空間優化 (Z-Axis Effect)

典型適用元件 (Best Applied To)

板上型 (SMT Top Mount)

直接放置並焊接於 PCB 的頂部表面，屬於市場上規格最齊全的標準件。

佔用完整的卡座本身高度，對電路板下層無影響。

標準工業控制板、車用主機、大空間機殼

下沉型 (Sink Type)

PCB 上需預先進行開孔割槽（Cutout），將卡座主體部分「埋」入電路板厚度中。

大幅降低整體垂直高度，能為產品騰出關鍵空間，屬於極致的可製造性設計。

超薄筆記型電腦、微型智慧手錶、穿戴裝置

側插型 (Side Mount)

焊接於 PCB 的邊緣兩側，其引腳通常做 90º彎折。

適合利用外殼的側面開口進行外卡插拔。

邊緣運算網關邊側、薄型電視機上盒接口


四、 工程與採購心法：如何快速識別高品質的卡座連接器？

在導入供應鏈或進行進料檢驗（IQC）時，鑑定一款 CARD 連接器的可靠度品質需聚焦於以下硬體細節：

(一) 金屬鍍層、殼體防護與電氣偵測

  1. 接觸點鍍金厚度 (Gold Plating Thickness)：針腳彈片接觸點的鍍金層厚度（如 1µ、3µ 或更高達 15µ）是決定插拔壽命（Durability）與低接觸電阻長期導通穩定性的核心指標。

  2. 不鏽鋼外殼與電磁干擾屏蔽 (EMI Shielding)：高品質卡座優先採用多點接地的厚質不鏽鋼外殼，這不僅能提供優異的機械結構抗壓強度，更能形成完美的電磁屏蔽屏障，防止高速數據傳輸時產生的雜訊洩漏。
  3. 硬體偵測開關 (Detect Switch)：確認連接器內部是否整合了硬體偵測腳。當卡片完全插入定位時會觸發斷路或通路訊號，讓系統韌體判斷是否能安全執行數據讀寫，這對防範資料寫入毀損至關重要。

五、 總結

分辨與選型 CARD 卡座連接器時，預防勝於治療是最高原則。工程師應優先確認目標記憶卡的規格，再根據產品的實際應用場景（如是否需應對高頻震動、是否追求極致纖薄度）來權衡最合適的插拔結構與安裝工藝（如翻蓋式或下沉式）。在高度集成的微電子設計浪潮中，唯有掌握這些細微的規格差異，才能在確保產線組裝良率的同時，賦予終端用戶最完美的產品體驗。
