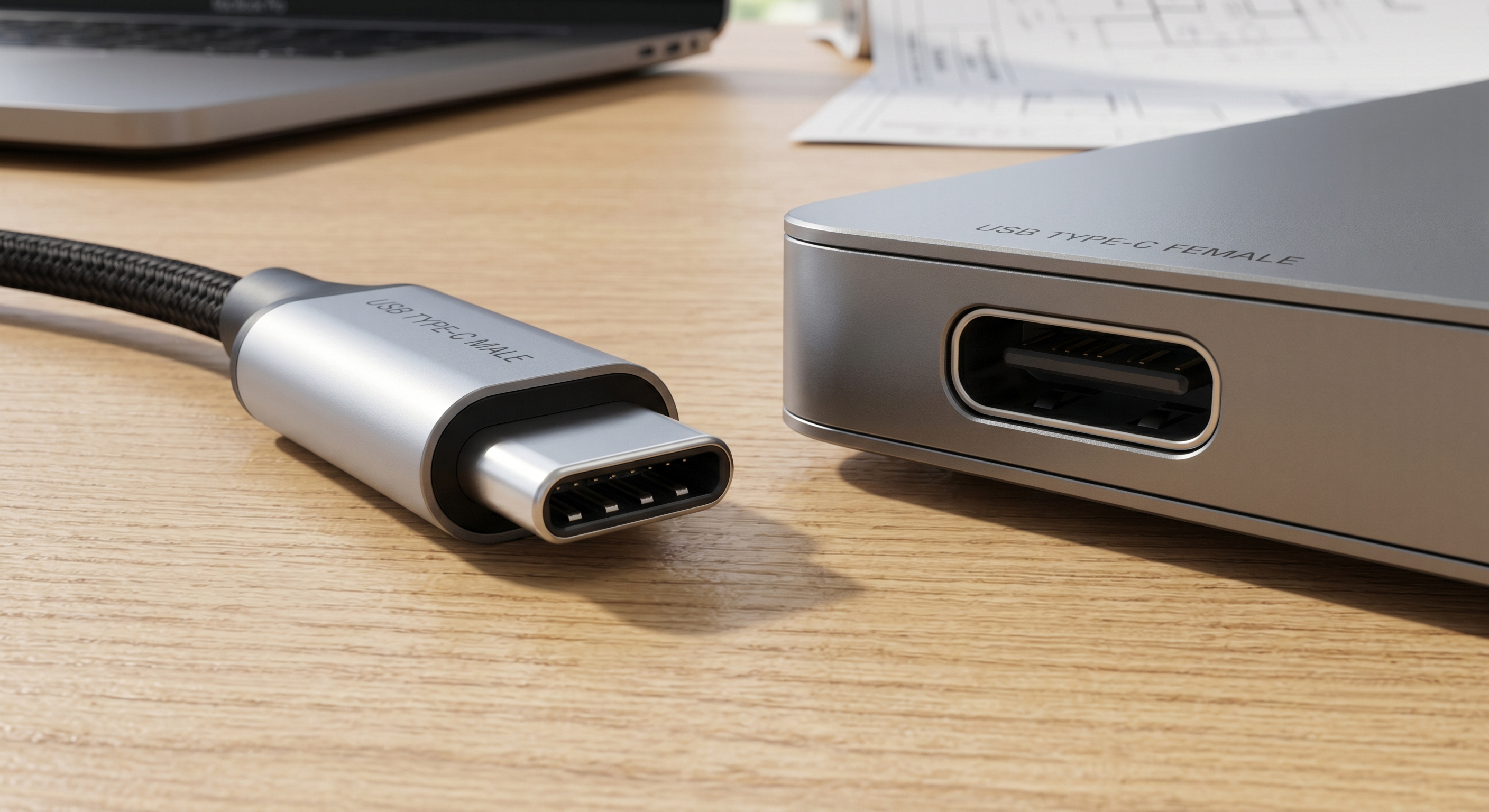

電子連接器選型指南:USB Type-C Male vs. Female 關鍵特性對比
在現代智慧型手機、車載智慧座艙、工業感測器及高端醫療設備設計中,USB Type-C 介面憑藉其強大的電力傳輸能力(Power Delivery)、高速資料傳輸頻寬以及正反盲插的極致便利性,已成為全球跨領域的國際標準硬體接口。然而,在進行硬體開發、物料清單(BOM)優化與連接器技術選型時,硬體工程師必須深入區分公頭(Male / Plug)與母座(Female / Receptacle)在物理機械結構、熱應力耐受度及可製造性設計(DFM)上的本質差異。以下針對兩者的關鍵特性進行對比分析,為您的研發與採購決策提供系統化指引。
一、 結構與物理特性對比:24-Pin 引腳配置與磨損機制
USB Type-C 的核心設計基於其對稱式的 24 條電氣引腳(Pins)配置。公頭與母座在物理幾何構造上有著顯著的對稱與包容關係,這直接決定了接觸阻抗(Contact Resistance)的長期穩定性。
(一) 公母端內部舌片與卡扣壽命的物理分配
- 內部構造的幾何差異
(1) 公頭 (Male / Plug):通常包含金屬外殼與內部一塊薄型的槳葉板(Paddle Card),引腳兩面貼附。
(2) 母座 (Female / Receptacle):具備一個堅固的金屬屏蔽室,中間懸空嵌入一塊中間舌片(Mid-plate),內部包含兩組各 12 根精密金屬簧片接點。
- 插拔磨損的機械防禦設計
(1) 根據國際 USB-IF 規範,在長期摩擦損耗中,公頭被設計為可犧牲的消耗品。用以鎖緊物理結構的卡扣彈簧片(Springs)通常安置於公頭內部。這能確保在多次插拔疲勞失效後,使用者更換的是高性價比的線纜線材,而非設備端昂貴的主機板母座。
(2) 設備端母座具備極高的結構耐用度,標準工業級與商用規格均需保證承受至少 10,000 次的循環插拔壽命。
二、 公頭與母座的物理與電氣特性對比矩陣
為了利於工程師與代工廠(EMS)進行快速進料評估(IQC),以下整理出兩大結構件的基礎規格比對:
|
特性與製程項目 |
公頭 (Male / Plug) 核心規格 |
母座 (Female / Receptacle) 核心規格 |
選型技術考量與硬體關聯 |
|
外部幾何構造 |
薄型槳葉內嵌板(Paddle Card) |
中置金屬屏蔽中間舌片(Mid-plate) |
決定高頻訊號的電磁屏蔽(EMI)防護力。 |
|
主要安裝方式 |
線纜末端焊接、微型電路轉接板。 |
直接焊接於主機板(PCBA)表面。 |
母座需依據外殼空隙與厚度嚴格評估封裝。 |
|
標準插拔壽命 |
較低(通常為線組整體更換指標) |
超過 10,000 次 循環插拔次數。 |
頻繁插拔場景需嚴格調閱插拔力測試報告。 |
|
焊接與工藝特點 |
多採夾板式、帶板式(With PCB)焊接。 |
雙排 SMT、DIP 穿孔、或中置下沉式。 |
母座在無鉛回流焊中需具備 260°C 的耐溫。 |
三、 關鍵選型技術參數與高規格電性指標
在導入雙源供應鏈(Dual Sourcing)或進行替代料驗證時,除了判定物理規格外,還需根據實際高功率與高頻率場景評估以下兩大指標:
(二) 大電流電源傳輸(Power Delivery)與高頻訊號完整性(Signal Integrity)
- 高功率熱管理與溫升控管 (EPR 240W 傳輸能力)
(1) 現代 USB Type-C 最高可支援 Extended Power Range(EPR)高達 240W / 48V / 5A的電力傳輸。
(2) 母座選型:必須極度關注額定大電流流經針腳時產生的溫升效應(Delta T),高品質母座內部會使用高導電銅合金並加寬 VBUS 與 GND 接針,防止熱堆積熔毀塑膠本體。
(3) 公頭選型:則需考慮其與線纜導線的銲接品質與內嵌 E-Marker 晶片的動態調壓阻抗,避免點對點接觸阻抗過大導致能源損耗。
- 高頻高速頻寬的阻抗匹配(Impedance Matching)
(1) 在 USB 3.2、USB4 甚至未來更高頻的傳輸協議下,訊號完整性不容有微米級誤差。
(2) 母座的銲點 Layout 設計(如夾板式板端與雙排 SMT)會直接改變訊號反射(Return Loss)的物理表現;其外部的金屬屏蔽外殼(Shielding)接地點越多,越能有效壓制高頻雜訊外洩對週邊 5G 或 Wi-Fi 天線的電磁干擾。
四、 母座(Female)的多元封裝選擇與 DFM 空間佈局
母座作為終端設備最常更換的元件,其在 PCB 上的安裝型式直接決定了產品的外觀厚度與抗剪切力強度:
-
頂裝式 (Top Mount SMT Type)
(1) 直接焊接於 PCB 的頂部表面,自動化貼片製程最簡單、檢驗良率最高,是應用最廣泛的標準通用件。
-
沉板式 / 中置式 (Mid-mount / Sink Type)
(1) PCB 上需預先進行開孔割槽,將母座本體半埋入電路板厚度中。
(2) 這能讓連接器的 Z 軸高度與 PCB 中線對齊,大幅降低設備總體厚度,是追求極致纖薄的智慧手錶、智慧穿戴或超薄手機的救星。
-
側插式 / 夾板式 (Side Mount / Edge Mount)
(1) 針對垂直或垂直 90º的板載邊緣開口需求,具有獨特的抗拉扯與橫向空間利用率。
-
高防護防水型 (Waterproof IPX7/IPX8)
(1) 本體周圍整合微型矽膠 O 圈或採用二次注膠工藝(Overmolding),可隔絕液體由介面內部滲透進機殼內部,適用於戶外工控、拋棄式醫療內視鏡或航太通訊終端。
五、 專業 Q&A:USB Type-C 公母端實務應用問答
Q1:在批量生產時,為什麼母座常在經過回流焊後發生「空焊(Non-wetting)」或「虛焊」,特別是雙排 SMT 引腳?
A:這主要導因於連接器引腳的共面度誤差(Coplanarity Error)超出控制極限(通常要求在 0.08mm - 0.1mm以內)。當雙排 SMT 引腳與鋼網(Stencil)印刷的錫膏面不平整時,較短的引腳在經過無鉛回流焊爐(Reflow Ovens)時無法順利浸潤到熔融的錫膏,就會形成肉眼難察的虛焊。優化時,應要求供應商提供嚴格的共面度出廠數據,並在 Stencil 網板設計上針對後排引腳進行階梯式(Step-up Stencil)微幅加厚注錫。
Q2:如何優化線束廠在加工公頭(Male)時的良率?帶板式(With PCB)公頭有哪些戰略優勢?
A:直接在微型的 Type-C 引腳上焊接多股高頻線纜,對一線作業員而言極易造成短路與錫橋缺陷。選用帶板式(With Paddle Card PCB)公頭是目前最佳的 DFM 策略。公頭自帶一塊小巧的微型硬質電路板,將密集的 24-Pin 接口轉換為大間距、好焊接的銲墊,不僅能顯著提升線束廠的生產速度,還能讓研發團隊在小板上完美佈局高頻阻抗匹配線路與放置保護性防靜電(ESD)元件。
六、 總結
正確的 USB Type-C 公母端連接器選型,不僅僅是關注硬體插拔的物理順暢感,更是確保終端設備電力傳輸安全與高頻數據訊號穩定的重要基石。在自動化、智慧出行車載以及高階醫療等對設備妥善率有苛刻標準的領域,研發與採購團隊應從 DFM 生產良率、環境熱應力防護及供應鏈韌性進行全盤評估。對連接器各項微觀物理特性的精準把關,是企業降低售後維修成本、守護無價品牌商譽的關鍵長期投資。
