精密工程的極限挑戰：深度探析卡座連接器如何實現極致纖薄與高可靠性

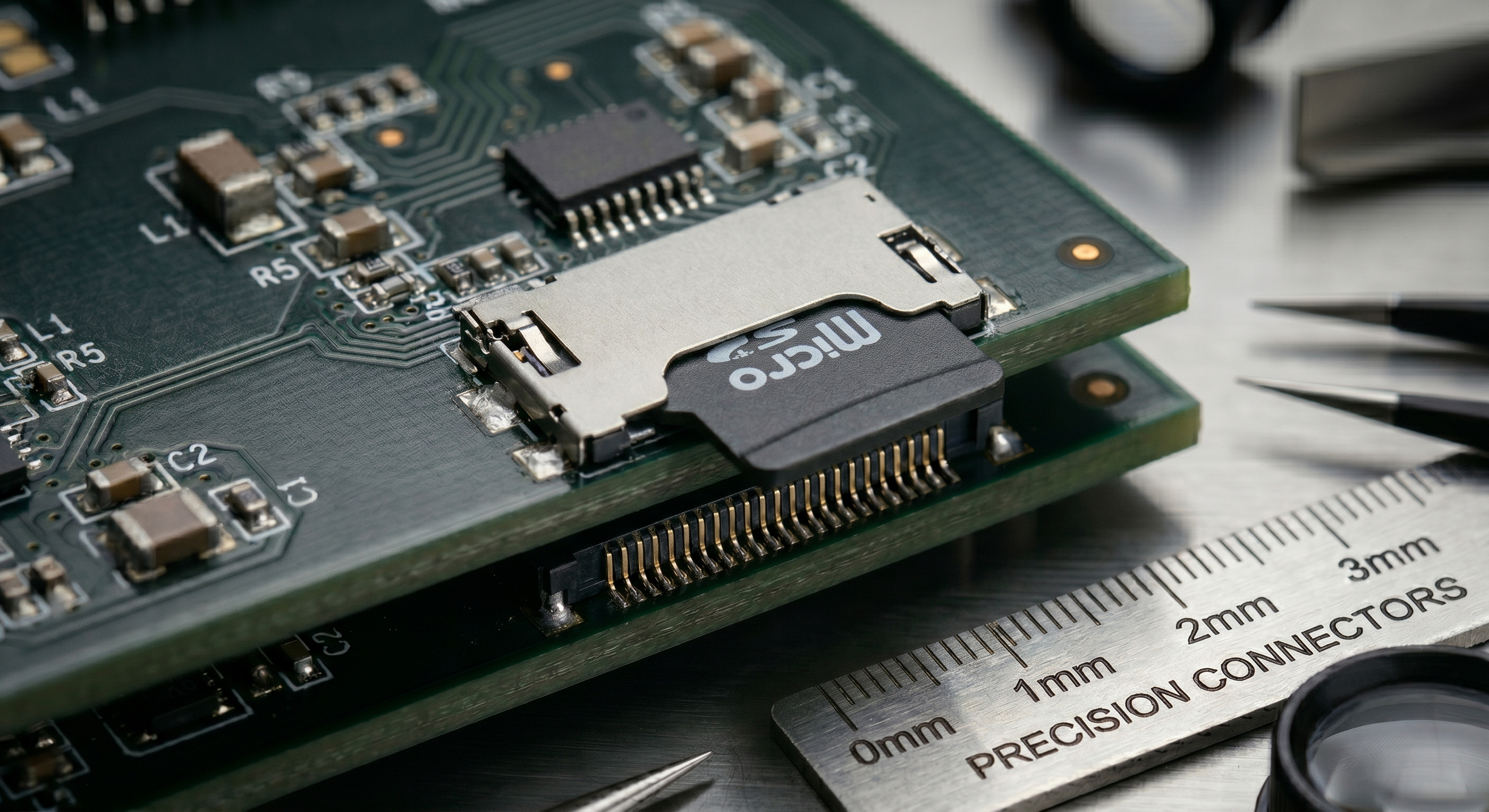

在智慧型手機、智慧穿戴裝置及折疊螢幕設備不斷追求極致輕薄與機身美學的浪潮下，電子產品內部的空間爭奪戰早已進入微米（µm）級別的殘酷博弈。作為連接外部高速存儲（MicroSD）或通訊模組（SIM 卡）的關鍵橋樑，卡座連接器（Card Connector）正面臨前所未有的工程極限挑戰：如何在整體厚度被壓縮至 1.0mm以下的同時，依然確保設備在劇烈震動、意外摔落或長期反覆拔插下，維持完美的電訊連接？以下由精密製造與材料力學視角為您拆解其核心設計準則。
一、 空間壓榨下的結構創新：超薄壁注塑與嵌件製程
要在不到 1.0mm甚至更薄的垂直 Z 軸空間內，同時容納金屬彈片、塑膠主體與負責電磁干擾屏蔽（EMI Shielding）的金屬外殼，硬體工程師必須徹底顛覆傳統的組裝邏輯。
(一) 高流動高分子材料與一體化結構整合
- 超薄壁注塑技術 (Thin-wall Molding)
(1) 傳統的塑膠框架在厚度壓縮下極易發生肉厚不均、流道充填不足或焊接變形。
(2) 現代精密卡座在可製造性設計（DFM）中，全面採用高流動性、高剛性的液晶聚合物（LCP），能實現僅 0.1mm至 0.15mm的極限壁厚，同時保證在 260ºC 的無鉛回流焊爐高溫下不發生任何幾何翹曲。
- 嵌件注塑（Insert Molding）一體化製程
(1) 透過將精密衝壓後的金屬端子直接置入模具內進行一體化注塑，取代傳統的後置組裝工藝。
(2) 這項技術不僅消除了零件間的累積公差間隙，更在微觀尺度下大幅提升了塑膠基座的結構抗壓剛性。
二、 物理可靠性的核心：微觀彈片力學與「零瞬斷」設計
在材料力學中，極致纖薄與彈性疲勞壽命往往是互相衝突的物理變數。當金屬彈片因應空間限制被強行變短、變薄時，其所能產生的接觸正向力（Normal Force）與長期抗應力鬆弛能力會大幅急速下降。
(二) 高強度銅合金選型與多點接觸幾何
- 高性能新型銅合金的應用
(1) 為了在微小的壓縮行程中獲得足夠穩定的正向力，研發團隊普遍揚棄了傳統的磷青銅，轉而採用高價的鈹銅（Beryllium Copper）或新型高導電鈦銅合金（Titanium Copper）。
(2) 這些基材具備極高的屈服強度（Yield Strength）與卓越的抗疲勞韌性，確保彈片在經歷數千次卡片插拔後，依然緊貼卡片金屬金手指，將接觸阻抗（Contact Resistance）鎖死在安全範圍內。
- 雙觸點機制 (Dual-contact Point Design)
(1) 為了解決電子產品在跌落測試（Drop Test）或高頻震動環境下極易發生的信號中斷（瞬斷），尖端卡座在單一引腳通道上引進了雙觸點物理幾何設計。
(2) 即便其中一個接觸點因微小物理位移、機殼形變或微米級灰塵入侵而產生高阻抗，另一個備援觸點也能即時維持完美的電性導通，實現系統底層的零瞬斷（Zero Intermittency）硬體防禦。
三、 防誤插與保護機制：凸輪路徑與物理限位
越是追求輕薄與集成度的微型設備，越經不起產線或終端用戶的暴力拔插。精密工程在卡座內部細節上設置了多重保險機制：
-
凸輪路徑控制防噴卡機制（Anti-eject Mechanism）
(1) 在自彈式（Push-Push Type）卡座中，內部設有精密的微型心形凸輪路徑（Cam Path PIN）。
(2) 透過彈簧阻尼係數的精準調校，能完美控制卡片退彈時的力道與滑動速度，防止卡片因回彈力過猛而飛失。
-
不對稱物理限位防誤插（Anti-misinsertion Design）
(1) 透過塑膠本體與金屬外殼的物理幾何不對稱防呆設計，確保使用者在反向、背面或歪斜非水平的情況下，完全無法強行將卡片插入，從底層杜絕了內部針腳被暴力折斷或短路的致命風險。
四、 表面處理與 SMT 自動化製程品質控管
在極細微的微電子尺度下，任何微小的表面氧化或焊接瑕疵，都會在售後市場被放大為整機失效的災難。
(三) 局部功能鍍金與極限共面度
- 精密局部鍍金技術 (Selectively Gold Plating)
(1) 為了兼顧高規格導通與生產成本平衡，工廠在端子的電性接觸區（Contact area）執行高密度的局部鍍金處理（如 3µ至 15µ），其餘部分則採功能性鍍鎳。這在保證優異的抗腐蝕、耐磨損摩擦壽命之餘，優化了 BOM 表成本結構。
- 引腳共面度（Coplanarity）的極限控制
(1) 為了完美適應 EMS 代工廠的高速自動化表面貼裝（SMT）生產線，卡座底部的所有焊接引腳共面度必須嚴格控制在 0.08 mm 以內。
(2) 任何因衝擊應力導致的輕微引腳翹曲，都會在無鉛回流焊中引發空焊（Non-wetting）或虛焊，這對五金高速連續衝壓模具的精度提出了極限考量。
五、 專業 Q&A：卡座連接器設計選型與供應鏈實務問答
Q1：隨著 eSIM 與 iSIM 技術在 5G/6G 裝置上的普及，實體卡座連接器未來是否會完全被取代？
A：答案是否定的。雖然消費級手機正在逐步推行 eSIM，但在物聯網（IoT）、智慧車聯網車載終端（T-Box）、電網追蹤感測器以及高階安防存儲（MicroSD）領域，實體卡座依然不可取代。物理卡片具備極高的物理隔離安全性、現場免工具調試更換的便利性，且在極端斷網環境下具備不可被遠端篡改的在地資料保存價值。未來的卡座將全面轉向多合一複合式（Combo Card Connector）及結合防水注膠（Overmolding）的高防護型式發展，而非消失。
Q2：如何建立卡座連接器的安全物料保障？在導入等效替代料（Drop-in Replacement）時最常踩到什麼工程坑？
A：建立雙源供應鏈（Dual Sourcing）是優化毛利的關鍵。然而在導入替代料時，工程師最常踩到的坑是外殼接地腳（GND Tabs）的微幅尺寸公差與鋼網開孔不匹配。即便兩家連接器廠商的信號引腳 Pin-to-Pin 完全一致，但其外殼機械固定銲腳（Anchor）的幾何形狀若有微幅落差，在 SMT 批量回流焊時就會因為表面張力不均而引發立碑效應（Tombstoning）或剝離強度不足。因此，採購與 DFM 工程師在認證替代料時，必須強制進行整套硬殼外觀對照比對與小批量產線試產（Trial Run）。
六、 總結
卡座連接器的演進與淬煉，是現代精密製造中失之毫釐，謬以千里的最佳科技寫照。每一次機身厚度減少 0.1 mm的物理背後，本質上都是材料科學、多維度非線性力學模擬與模具成型精度的一次巨大跨越。它在現代硬體架構中不再僅僅是一個被動的電訊零件，而是高集成度電子裝置在極限壓榨空間內，用以追求極致運作穩定性的精密工程結晶。
