影像之眼的數位高速公路：深度解析高端鏡頭模組中的 BTB 連接器技術選型與力學設計

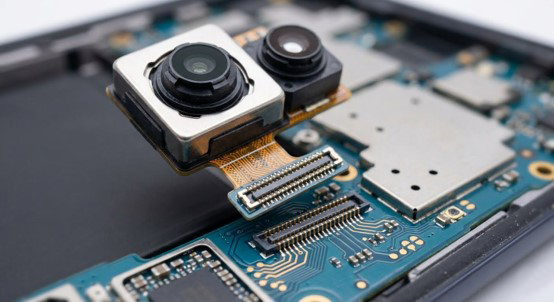

當我們談論旗艦智慧型手機攝影的億萬畫素、多鏡頭轉折光學以及 8K 視訊錄影時，市場焦點往往集中在感光元件（CMOS）與鏡片組上。然而，鮮少有人注意到背後那道決定成敗的狹窄數位門戶—鏡頭模組專用 BTB（Board-to-Board，板對板）連接器。這個身形微小的硬體組件，本質上是一條超高頻寬的橋樑，它直接決定了 CMOS 所擷取的巨大巨量數據流，能否即時、零失真且無損地傳送到影像處理晶片（ISP）中進行邊緣運算。

一、 高速影像通訊的瓶頸：為什麼鏡頭模組必須改採高階 BTB 架構？

在多鏡頭高度整合與極致纖薄化的內部佈局（Layout）中，鏡頭模組與主機板（PCBA）的連接正面臨高頻寬、極窄 Z 軸空間、以及嚴苛電磁干擾的三大硬體挑戰：

1. 滿足 MIPI CSI-2 協定的高速傳輸需求

(1) 現代多鏡頭模組傳輸的是每秒數吉位元（Gbps）的龐大影像數據流。

(2) BTB 連接器具備極短的微米級電性導通物理路徑，能有效降低寄生電容，進而減少高頻訊號衰減、反射與延遲，守護訊號完整性（Signal Integrity）。

2. 微型化空間中的電磁屏蔽（EMI）防禦

(1) 鏡頭內部的 CMOS 與馬達對外部高頻雜訊極其敏感。

(2) 高品質的鏡頭專用 BTB 通常會導入全包覆式金屬屏蔽外殼（Metal Shielding）與特定的接地（GND）焊點設計，防止手機 5G 天線訊號干擾或污染畫面。

3. 符合可製造性設計（DFM）與模組化維修

(1) 鏡頭模組是手機中最容易受意外摔落衝擊或需售後升級的昂貴零件，BTB 的扣合式設計取代了傳統手銲或硬結合板，讓工廠自動化組裝與售後維修變得極其高效。

二、 鏡頭專用 BTB 連接器的三大核心技術規格

為了在機殼有限腹地內塞入多鏡頭陣列，連接器研發團隊將製程公差推向了物理極限：

(一) 極限合高、高引腳密度與全金屬包覆結構

1. 超低合高空間壓榨（Ultra-low Profile）

(1) 為了防止手機背面的相機凸起幅度過大，專用鏡頭 BTB 的扣合高度（Mated Height）通常被嚴格限縮在 0.6 mm 至 0.9 mm 之間。這是當前微電子工程中的極限安全尺寸。

2. 超高引腳密度（High Pin Density / Fine Pitch）

(1) 單個高階鏡頭模組內部需要同時傳輸：多路獨立供電（類比/數位/馬達電壓）、GND 地線、I²C 控制信號以及多組 MIPI 高速差分信號線。

(2) 這要求連接器在不到 5mm的長度內，以 0.35mm 的極微細間距（Pitch）硬擠入 20 到 60 個精密金屬 Pin 腳。

3. 全屏蔽與段落回饋機構

(1) 為了對應高頻干擾，專業級鏡頭 BTB 會採用全金屬包覆外殼設計。外殼不僅作為接地屏蔽，還整合了側向物理防呆結構，防止誤插引起的引腳扭曲。

三、 手機鏡頭連接的常見硬體布局場景

BTB 連接器憑藉其高度模組化的優勢，完美承載了當代行動攝影多樣化的鏡頭陣列配置：

1. 後置多鏡頭矩陣佈線

(1) 大底主鏡頭、超廣角鏡頭、以及結構複雜的潛望式長焦鏡頭，各自透過獨立的微型 BTB 連接器，精準扣合在主機板的不同座標定位點上。

2. 前置自拍與極窄空間極限

(1) 由於螢幕上方或挖孔區域的內部 Z 軸與橫向空間受限最嚴重，前置鏡頭通常選用寬度極窄（Narrow-width Type）的客製化 BTB 連接器。

3. 3D 結構光與飛行時間雷達（LiDAR）

(1) 面部辨識（Face ID）與雷射對焦模組同样高度仰賴高精度、低阻抗的 BTB 進行毫秒級數據交換，確保景深資學不因介面阻抗變化而失真。

四、 三大核心鏡頭 BTB 連接器關鍵規格評估對照表

在硬體研發的新產品導入（NPI）階段，工程師與採購需針對鏡頭環境對照以下指標進行壓力測試：

五、 專業 Q&A：鏡頭模組 BTB 硬體設計與生產實務問答

Q1：超低合高（如 0.6mm）的鏡頭 BTB 連接器，如何優化其物理「扣合感（Click Feeling）」，防止產線人員裝配不到位？

A：合高越低，意味著金屬端子垂直的抹拭長度與彈性形變空間被嚴重壓縮，這會讓原本明確的段落感（喀噠聲）變得模糊。優化 DFM 設計時，必須在連接器的金屬外殼上精算內凹式金屬卡扣的幾何斜率。高品質的 BTB 會利用外殼的物理彈性鎖定機構（Armor-type Locks），在母座與公頭精準對齊下壓的瞬間，觸發清脆的機械回饋聲。這能讓產線作業員透過手指指腹的壓感，100% 確認連接已鎖定到位，避免虛插隱患。

Q2：鏡頭 BTB 在經過多次維修拆解後，如何建立替代料（Drop-in Replacement）的認證機制以防品質翻車？

A：鏡頭 BTB 因為傳輸的是微弱且高頻的影音訊號，在導入雙源供應鏈（Dual Sourcing）或認證等效替代料時，絕不能僅比對 Footprint 外觀尺寸。工程師必須將重點放在高頻阻抗匹配（Impedance Matching）與插拔壽命（Durability）上。必須要求替代料原廠提供多維度網路分析儀（Network Analyzer）的高頻眼圖（Eye Diagram）測試報告，確保在插拔 30 次後，接觸阻抗（Contact Resistance）依然小於 30mΩ、訊號衰減未超出 MIPI 規範，才能安全導入以分散產線缺料風險。

六、 總結：撐起計算攝影時代的無名英雄

高端鏡頭模組專用 BTB 連接器，在當代硬體設計中是精密度與微觀力學的終極代名詞。它不僅要承載瞬息萬變的光影數位流動，還必須在高密度貼片的 PCBA 表面，適應極度惡劣的行動射頻電磁干擾環境。隨著端側 AI 計算攝影與多光學軸線演進的持續推進，未來的 BTB 將朝著更低合高、更高頻寬與全物理包覆的方向演進。理解隱藏在這項元件拉推力與阻抗數據背後的物理邏輯，是硬體團隊在方寸之間不斷突破行動攝影極限、守護品牌極致品質的關鍵隱形勝負手。
