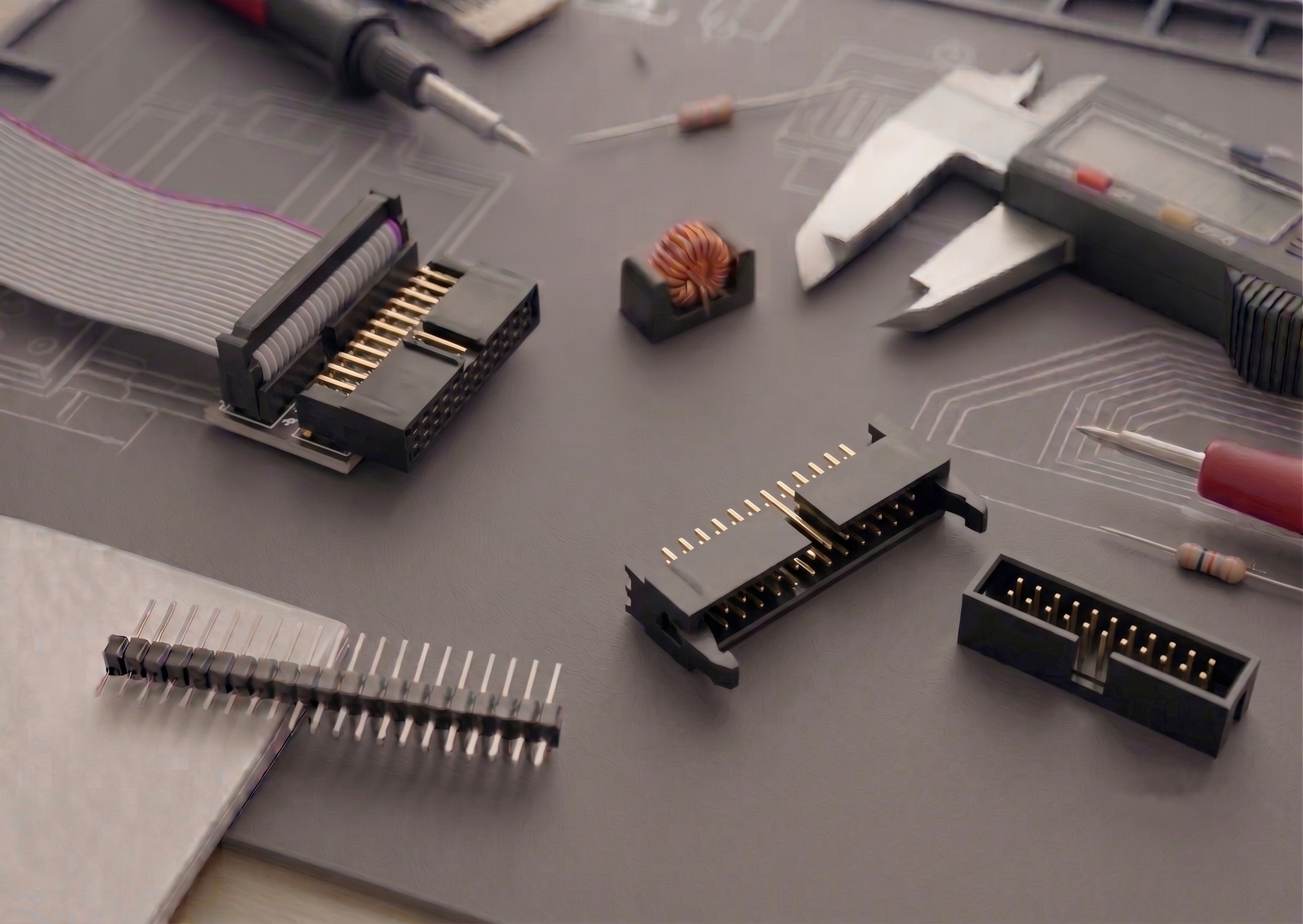

在電子工程、硬體開發與 PCB 設計領域中，簡牛（Simple Ox Horn Connector / IDC Header / Box Header）是一種極其常見且實用的板對線連接器。它之所以被稱為簡牛，是因為其外型設計像是簡化版的標準牛角連接器（Ejector Header），去除了兩側用於固定與彈出的長鎖扣帶動機構。以下將針對簡牛的規格特性、與傳統牛角的深層差異及主要使用場景進行詳細解析。

 一、 什麼是簡牛連接器？核心結構特點解析

簡牛連接器通常由耐高溫的塑膠底座與排列整齊的方型排針組裝而成。與普通裸露的排針（Pin Header）相比，簡牛外圍設計有一個完整的四面塑膠圍框，這在硬體設計上具有重要的工程意義。

(一) 物理防護與防呆機制（Keying）

  1. 方型圍框的機能性
(1) 圍框能有效防止連接線在插拔時發生反插、偏位或位移。
(2) 在組裝過程中，外框能全面保護內部的金屬插針不易受到外力彎曲或折斷。
  1. 核心缺口設計原理

(1) 簡牛的塑膠圍框正中間通常會有一個凹槽缺口。

(2) 該缺口必須配合帶有物理凸點的排線接頭（IDC Socket），藉此達成硬體層面的物理防呆。

  1. 工業級材質選用

(1) 為了承受 SMT 回流焊或 DIP 波峰焊的高溫，底座通常使用 PBT 阻燃塑膠或高溫尼龍。

(2) 觸點部分則採用黃銅，並經過精密的鍍金或鍍錫處理以降低接觸阻抗。

二、 簡牛連接器的主要技術規格與參數維度

在進行 PCB 佈線（Layout）與元件採購選型時，通常需要確認以下幾項關鍵的電氣與物理參數：

(一) 物理尺寸與安裝導向

  1. 間距 (Pitch) 分類

(1) 2.54mm：最標準、最常見的規格，廣泛用於傳統工控板。

(2) 2.0mm：兼顧空間與結構強度的中階規格。

(3) 1.27mm：極細間距，專為現代高密度、輕薄化設備設計。

  1. 安裝方式 (Mounting Type)

(1) 直插式 (DIP / Straight)：針腳穿過 PCB 通孔，焊接強度最高。

(2) 臥式 (Right Angle / 90度)：針腳平貼或折彎，適合側邊出線空間。

(3) 貼片式 (SMT)：適合自動化 Pick-and-Place 生產，節省 PCB 後端空間。

(二) 電氣與 Pin 數配置

參數維度 (Parameter)

常見規格項目與電氣特性 (Specifications)

標準針數 (Pins)

6P, 8P, 10P, 14P, 16P, 20P, 26P, 30P, 34P, 40P, 50P, 64P

額定電流 (Current)

通常約為 1A 至 3A 之間（視間距與針腳粗細而定）

絕緣耐壓 (Voltage)

標準電氣規範為 AC 500V / 每分鐘

塑膠高度 (Height)

根據 PCB 垂直空間需求，分為標準高度與超薄型（Low Profile）


三、 簡牛與牛角（長耳）連接器的核心區別

很多初學者與採購人員容易混淆這兩者，其核心差異在於機械固定機制與空間佔用：

(一) 簡牛（Box Header）的機械特性

  1. 結構特點：體積小巧、兩側無固定耳扣。
  2. 固定方式：完全依靠公母接頭塑膠件之間的物理摩擦力進行固定，適合空間受限且震動較小的環境。

(二) 牛角（Ejector Header）的機械特性

  1. 結構特點：體積較大，兩側具備機械式的長耳鎖扣機構。
  2. 固定方式：插入後鎖扣會自動扣緊；拆卸時只需向外撥動兩側長耳，即可自動彈出接頭。適合需要頻繁插拔或高震動、要求極高連接穩定性的極端環境。

四、 簡牛連接器的典型應用場景

(一) 內部電路板間的訊號橋樑

  1. 灰排線與多線並行傳輸

(1) 這是最常見的用途，透過 IDC 灰排線（Ribbon Cable）高速連接兩塊獨立的 PCB。

(2) 典型範例包括控制主板與顯示面板（LCD/OLED）的連結，以及主機板與週邊擴充板之間的數據通訊。

(二) 燒錄與調試介面 (Debug Interface)

  1. 嵌入式開發標準介面

(1) JTAG / SWD 介面：許多 ARM 模擬器（如市場主流的 J-Link）的輸出端即採用 2.54mm 或 2.0mm 的簡牛介面。

(2) ISP 下載介面：廣泛用於 AVR、MCU 或 STM32 的韌體現場燒錄。

(三) 工業控制、自動化與模組化設備

  1. 降低人工組裝風險

(1) 由於簡牛具備優異的防呆功能，在組裝複雜的工控設備時，能有效降低作業員反插的風險。

(2) 在需要頻繁替換模組的設備中（如感測器陣列），簡牛提供了低成本且標準化的模組化連接方案。

五、 專業選型與可製造性設計（DFM）建議

  1. 空間極度受限情境：在進行高密度佈線時，應優先選擇 1.27mm 間距或 SMT 貼片式簡牛，並注意自動化 Pick-and-Place 的真空吸取面空間。

  2. 高抗震高可靠性需求：若設備用於移動載體、車載或重工業環境，建議在簡牛外部增加點膠（Glue）固定，或直接改用帶鎖扣的長耳牛角連接器。

  3. 防呆優先設計：在採購線材時，務必確認配套的 IDC 母頭（Socket）帶有對應的物理凸點，才能真正發揮簡牛槽位的防呆作用。

六、 專業 Q&A：簡牛連接器實務問答

Q1：簡牛連接器在 SMT 貼片製程中需要注意什麼？

A：必須確認簡牛頂部是否帶有可供吸嘴吸取的塑料吸片（Pick and Place Pad）或足夠的平整表面。此外，塑膠本體必須選擇能承受 260°C 無鉛回流焊的高溫材質（如無鹵 LCP 或高溫尼龍），避免製程中熔毀。

Q2：2.54mm 與 1.27mm 簡牛在電氣效能上有何差異？

A：間距越小，針腳所能承受的額定電流就越低。2.54mm 針腳通常可耐 3A 電流，而 1.27mm 則可能降至 1A 左右。選型時必須根據傳輸的是電源線還是訊號線來進行電流降額計算。

Q3：簡牛可以完全取代傳統排針嗎？

A：雖然簡牛具備保護與防呆優勢，但其物理體積較大且成本較高。在空間極度垂直壓縮、或是成本極度敏感的消費性電子中，裸露的排針依然具有無法取代的優勢。

七: 總結

簡牛以其低成本、防呆可靠、節省空間的優良物理特性，成為現代電子設計中不可或缺的訊號橋樑。無論是學生專題、原型開發還是工業級產品，只要涉及到多線並行傳輸，簡牛幾乎都是兼顧成本與良率的最穩妥首選方案。
