HDMI 連接器完全指南：從 Type A 到 Type E 的物理介面與電氣規格詳解

在現代電子工程與消費性電子產品開發中，HDMI（High-Definition Multimedia Interface）連接器 已成為實現高品質影音傳輸的標準核心組件。無論是追求極致畫質的 8K 電影、高幀率的電競遊戲，還是複雜的車載資訊系統，HDMI 連接器的選型都直接影響產品的最終表現。隨著技術的演進，HDMI 規格不再僅限於傳輸協定的版本更新，更包含物理介面的多樣化設計與嚴格的電氣規格要求。

本指南將全方位介紹 HDMI 連接器的物理介面種類、版本性能對比、電氣特性以及在 PCB 設計中的關鍵注意事項，協助工程師與採購人員做出最精準的決策。

一、 物理介面規格 (Physical Interface Types)：適應多元場景的五大介面

HDMI 連接器依據設備尺寸與應用環境的嚴苛程度，演化出多種型式。了解各介面的物理特性是產品設計的第一步。

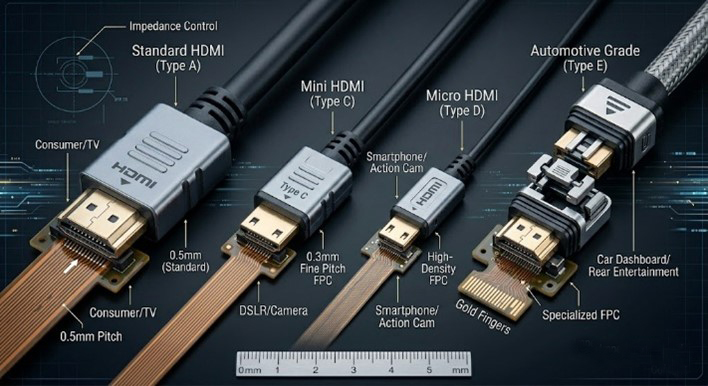

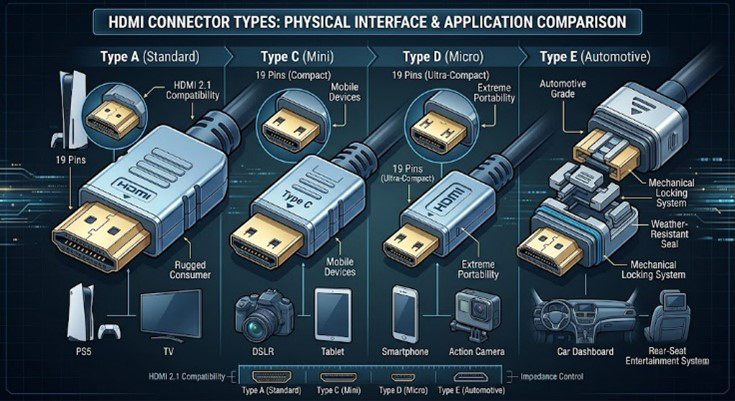

1. Type A (Standard HDMI)：影音市場的絕對主流

Type A 是目前最常見的標準介面，擁有 19 個腳位（Pins）。由於其結構穩固、技術成熟，廣泛應用於家用電視、電腦螢幕、遊戲主機（如 PS5、Xbox Series X）及高效能筆記型電腦。它是所有 HDMI 規格中耐插拔性最強的介面。

2. Type C (Mini HDMI)：平衡體積與效能

Type C 的體積顯著小於 Type A，雖然同樣具備 19 Pin，但排列更為緊湊。這種介面主要針對中型行動裝置設計，例如單眼相機（DSLR）、高階平板電腦或可攜式投影機，能在受限的空間內提供完整的 HDMI 傳輸能力。

3. Type D (Micro HDMI)：極致輕薄的微型化選擇

Type D 的尺寸與常見的 Micro USB 接近，是目前最小的 HDMI 官方介面。它主要用於對空間要求極其苛刻的設備，如智慧型手機、運動攝影機（GoPro）或超微型嵌入式系統。由於針腳極其纖細，在使用時需特別注意保護，避免過度彎折線材造成損壞。

4. Type E (Automotive Connection System)：專為車載環境而生

與消費級介面不同，Type E 連接器 是專為車載資訊娛樂系統開發的。它具備特殊的機械鎖定結構（Relay Connector），能有效防止車輛在行駛過程中的劇烈震動導致脫落。此外，Type E 在耐熱性、抗濕性及防震動規格上遠高於普通連接器，是車用電子的標準配置。

二、 傳輸協定版本與性能對比：解析度與頻寬的進化論

HDMI 的版本決定了數據傳輸的「天花板」，這直接影響到影像解析度、色深、重新整理率及音訊表現。


SEO 行銷經理建議：對於 2026 年之後的產品開發，建議優先考量支援 HDMI 2.1 規格的連接器，以應對日益普及的高動態範圍 (HDR) 與高幀率遊戲市場需求。

三、 連接器的關鍵電氣特性：訊號完整性的成敗關鍵

在進行 SMT 加工或 PCB 佈局（Layout）時，電子工程師必須嚴格遵守以下參數，否則容易出現閃屏、黑屏或電磁干擾（EMI）問題。

1. 阻抗匹配 (Impedance Control)

HDMI 屬於高速差動訊號傳輸，其差動對（Differential Pairs）的標準阻抗必須控制在 100Ω ± 15%。若 PCB 走線、過孔（Via）或連接器焊點處產生阻抗不連續，會導致嚴重的訊號反射，進而影響傳輸品質。

2. 接觸電阻 (Contact Resistance)

為了減少訊號在物理連接處的衰減，高品質的 HDMI 連接器通常要求接觸電阻需小於 30mΩ。此外，接觸點的鍍金厚度也會影響長期的抗氧化能力。

3. 額定電流與電壓

標準 HDMI 連接器的額定參數通常為 0.5A / 40V AC。在設計時需預留足夠的餘裕，特別是在支援 HDMI 電源輸出（如給主動式光纖線供電）時，電流穩定性至關重要。

四、 機構設計規格：側立式、直立式與沉板式的選型邏輯

針對不同的工業設計（ID Design）與產品外殼，連接器在 PCB 上的固定方式也有所不同：

• 側立式 (Right Angle)：插拔方向與 PCB 平行。這是目前消費性電子產品的主流，最符合筆電、螢幕的薄型化趨勢。
• 直立式 (Vertical)：插拔方向與 PCB 垂直。雖然會增加產品高度，但非常適合空間狹窄、深度不足的工業主機或測試轉接板。
• 沉板式 (Mid-Mount)：連接器本體部分「沉入」PCB 的切口中。這種方式能極大化地降低產品總厚度，是超薄型筆電（Ultrabook）的首選方案。

五、 線材認證分類：硬體與線材的完美搭配

有了高品質的連接器，還必須搭配正確等級的認證線材，才能發揮應有的效能。

1. High Speed HDMI: 基本標準，支援 1080p 與 4K@30Hz。
2. Premium High Speed: 針對 HDMI 2.0 設計，確保 18Gbps 頻寬，支援 4K@60Hz 與 HDR。
3. Ultra High Speed: 唯一通過 HDMI 2.1 官方認證的線材，支援 48Gbps，是實現 8K 影音的必要條件。

HDMI 連接器常見問題 Q&A

Q1: 為什麼我的設備支援 4K 卻只能跑出 30Hz 的更新率？

A1: 這通常是由於連接器或線材的版本限制。請確認您的 HDMI 介面是否符合 HDMI 2.0 或以上 規範。如果使用 HDMI 1.4 的線材，即使硬體支援，頻寬也會被限制在 10.2 Gbps，導致 4K 解析度下最高僅能支援 30Hz。

Q2: HDMI Type E 車載連接器可以和家用的 Type A 轉接嗎？

A2: 技術上是可以透過轉接線實現的，但並不建議。Type E 具有特殊的物理鎖定機構，而 Type A 沒有。在車輛震動環境下，使用轉接頭可能會導致連接失效或訊號中斷。車載設計應嚴格遵守汽車規格等級。

Q3: 沉板式 (Mid-Mount) 連接器在加工上有什麼缺點？

A3: 沉板式連接器需要對 PCB 進行特殊切割（Notching），這會增加 PCB 的加工成本。此外，SMT 鋼板開孔與迴流焊工藝也需要更精密的控制，以確保連接器在切口處的焊接強度。

Q4: 阻抗匹配對 HDMI 連接器到底有多重要？

A4: 極其重要。HDMI 傳輸的是高頻數位訊號，任何阻抗不匹配都會造成「阻抗不連續點」，導致訊號回波。這在畫面上的表現可能是隨機出現的雪花點、雜訊，甚至在解析度提升時完全無訊號。

透過本文的詳細拆解，希望能幫助您在開發過程中避開技術陷阱，選擇最適合的 HDMI 連接器方案。
