顯示器背後的「隱形功臣」：連接器與高速線材技術全解析

顯示器背後的[隱形功臣]：連接器與高速線材技術全解析

當我們盯著色彩鮮豔、刷新率流暢的顯示螢幕時，很少人會注意到機殼內部與後方，正有數以千計的電子訊號通過密集的線材快速奔馳。顯示器能否呈現 4K/8K 高畫質、240Hz 甚至更高刷新率，或是實現極致輕薄的機身設計，關鍵往往不在於面板本身，而在於其神經系統——連接器 (Connectors) 與 高速線材 (Cable Assemblies)。

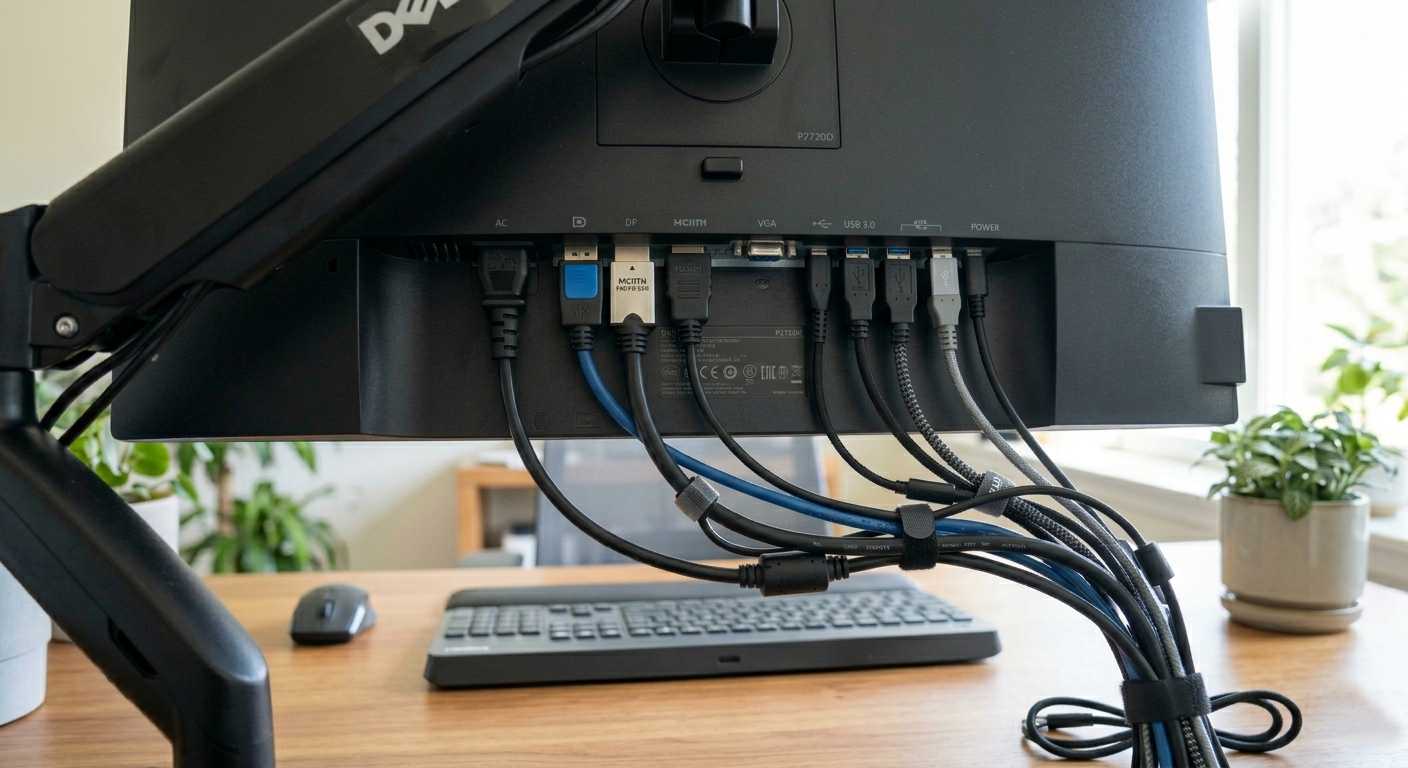

 一、 外部訊號傳輸：連接世界的數位橋樑

顯示器的外部線材是使用者最直接接觸的部分，負責將主機產生的海量影像資料精確地傳輸到螢幕。

  • HDMI 與 DisplayPort：影音傳輸的雙雄 這是目前市場的兩大主流。HDMI (High-Definition Multimedia Interface) 廣泛應用於家用電器與消費級影音設備；而 DisplayPort (DP) 則是電競玩家與專業設計師的首選。隨著 DisplayPort 2.1 標準的普及，它擁有更強大的頻寬（高達 80Gbps），能支援更高刷新率與多螢幕單線串接（Daisy Chain）。
  • USB-C / Thunderbolt：全功能的一線方案 這是新一代高階顯示器的標準介面。它最迷人之處在於「全功能性」，僅需一條線，就能同時完成 8K 影像傳輸、數據傳遞，甚至透過 USB Power Delivery (PD) 為筆電提供高達 100W 或 140W 的電力，徹底簡化桌面佈線。
  •  遺留介面：VGA 與 DVI 的長效價值 雖然 D-Sub (VGA) 與 DVI 已逐漸淡出主流市場，但在許多工業自動化設備、醫療儀器與舊式辦公設備中，依然能見到它們憑藉其物理穩定性持續服務的身影。

二、 內部影像驅動：決定解析度的關鍵技術

一旦訊號進入顯示器內部，挑戰才真正開始。為了驅動動輒數百萬甚至上千萬像素的面板，內部的連接技術必須具備高速且極致抗干擾的特性。

  • LVDS 技術：穩定傳輸的基礎 這是早期最常見的低電壓差分訊號技術。LVDS 具備耐受度高且電磁干擾（EMI）小的特性，目前仍廣泛用於中低階顯示器或工業用顯示模組。
  •  eDP (Embedded DisplayPort)：高階顯示的標準 隨著 4K、8K 普及，eDP (Embedded DisplayPort) 已成為筆電與高階顯示器的標準內部介面。它比 LVDS 擁有更高的傳輸效率與更少的針腳數，是螢幕實現「窄邊框」與「極致輕薄」設計的重要幕後推手。
  • FPC / FFC：空間彈性的極致利用 軟性印刷電路板 (FPC) 與 軟性扁平電纜 (FFC) 如同螢幕內部的「排線」，負責在極窄的空間內進行複雜的電路轉接，常見於手機、筆電等對內部空間極度苛求的移動設備中。

三、 電源與背光：光芒背後的動力源泉

除了影像訊號的精確傳輸，電力的供應與分配同樣是顯示品質的關鍵指標。

  • 高精密背光線束 (Backlight Harness) 連接驅動板與 LED 背光條。這些線材通常非常纖細，間距極小（如 1.0mm 或 0.5mm Pitch），卻必須承受穩定的電流輸出，以確保螢幕亮度均勻、不閃爍，並延長面板使用壽命。
  •  電源控制線束與訊號連動負責連接螢幕內部的電源板、主控板（AD Board）以及側邊的 OSD 控制按鈕，確保開關機、HDR 模式切換與選單調整等功能在各種電氣環境下運作正常。

四、 技術規格的極致追求：四大硬指標

高品質的顯示器線材與連接器，必須滿足以下四個攸關訊號完整性 (Signal Integrity) 的硬指標：

  1. 精確阻抗匹配 (Impedance Matching)：確保高速資料在傳輸過程中不產生反射或遺失，這對於 144Hz 以上的高刷新率螢幕尤為重要。
  2. 卓越的 EMI/EMC 屏蔽：透過高密度鋁箔或金屬編織網（Shielding）包覆，配合 極細同軸線 (Micro-Coaxial) 技術，有效防止電磁波干擾畫面品質，避免出現殘影。
  3. 高耐彎折性與機械壽命：尤其在筆電轉軸或最新型的摺疊螢幕處，內部線材需經受數萬次、甚至十萬次的開闔測試而不受損。
  4. 高密度與小型化趨勢：隨著科技追求極薄，內部連接器的間距（Pitch）已演進至 0.5mm 甚至 0.3mm 的極限水平，對生產製造的精密度要求極高。

專業 Q&A 區塊：顯示器連接技術常見問答

Q1：為什麼使用廉價的 HDMI 線，螢幕有時會黑屏或出現雪花？
A：這通常是因為線材的屏蔽效果 (Shielding) 差或阻抗不匹配導致的。在高解析度傳輸時，環境電磁干擾會讓訊號衰減。建議選用經過認證的高速線材，確保具備足夠的頻寬與抗干擾能力。

 Q2：eDP 連接器與傳統 LVDS 相比，最大的優勢是什麼？
A：eDP 基於 DisplayPort 協定，擁有更高的數據通量，能用更少的線對傳輸更高解析度的影像。這不僅節省了筆電內部的佈線空間，還能降低功耗，有助於提升行動裝置的電池續航力。

 Q3：內部的 FPC 排線損壞可以維修嗎？
A：FPC 排線由於厚度極薄且線路密集，一旦發生斷裂通常難以維修，多採取整條更換。因此在設計階段，針對連接處的補強板 (Stiffener) 與鎖定機構設計就顯得至關重要。

微小連結成就巔峰視界

從一條外部的 HDMI 線，到螢幕內部看不見的 eDP 高速排線與極細同軸連接器，顯示器的每一個像素點，都深深依賴著這些精密的連接技術。下一次當您享受流暢的 AAA 遊戲畫面或觀看高動態範圍（HDR）電影時，不妨想想這些在機殼內默默運作的隱形功臣，正是它們透過穩定的電力與數據鏈結，才讓數位世界的光芒躍然屏上。
