HDMI 連接器配置指南：從插拔方向看產品機構設計與使用者體驗

HDMI 連接器配置指南：從插拔方向看產品機構設計與使用者體驗

在現代電子產品的設計與製造中，HDMI（High-Definition Multimedia Interface）連接器已成為高品質影音傳輸的標準介面。然而，在進行產品的機構設計（Industrial Design, ID）時，工程師常常面臨一個看似簡單、實則關鍵的問題：HDMI 接口的插拔方向該如何配置？ 這個決策不僅直接決定了使用者是否感到便利，更深刻地影響了裝置內部的 PCB 佈局（Layout）、機構強度（Mechanical Strength）以及訊號完整性（Signal Integrity）。

本指南將從物理結構防呆、空間配置維度與應用場景三個層面，深入探討 HDMI 連接器往哪邊插的設計學問。

一、 物理結構：防呆設計的定向性

HDMI 接口在設計之初就充分考慮了物理層面的防呆（Poka-yoke）機制。其獨特的外型呈现一個倒梯型，這種非對稱的設計確保了在盲插時，使用者能依據物理形狀直覺地嘗試。

1. 長邊與短邊的對應關係

標準 HDMI（Type A）接口上方較寬（長邊），下方兩角則切斜邊（短邊）。這種構造要求插頭與接口必須在特定的角度才能成功接合。

2. 內部針腳（Pins）的分佈

HDMI Type A 連接器內部有 19 顆針腳（Pins），均勻分佈在上下兩層。上層 10 Pin、下層 9 Pin 的非對稱排列，不僅滿足高速差動訊號的傳輸需求，更進一步增強了物理上的對位正確性。

3. 使用者盲插的直覺

在大多數家用電視和顯示器的橫向（Horizontal）接口配置中，習慣將長邊朝上作為標準配置。這讓使用者即使在看不到接口的情況下（ blind-mating），也能依據直覺嘗試正確的方向。

二、 空間配置：三大常見插拔方向對 PCB 佈局的影響

設計師在選擇 HDMI 插拔方向時，必須嚴格遵守裝置的外殼空間限制與 PCB 佈局邏輯。以下是三種最常見的配置方式及其優缺點分析：

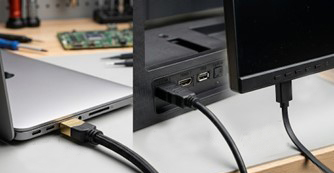

A. 側插（Side Entry / Horizontal）

這是目前消費性電子產品中最常見的形式，插拔方向與裝置的側面平行。

  • 典型應用：智慧型手機、筆記型電腦、顯示卡（GPU）、電視側邊接口。
  • 優點（Pros）：方便使用者在不移動裝置的情況下，單手更換線材。對於薄型化產品（如 Ultragbook）非常友善。
  • 缺點（Cons）：當接上較粗或較重的 Premium High Speed（HDMI 2.0）甚至 Ultra High Speed（HDMI 2.1）線材時，線材的重力會產生顯著的下垂拉力。長期下來，這種槓桿效應可能導致 PCB 焊點受損或接口鬆動。

B. 後插（Rear Entry / Horizontal）

插拔方向與裝置背部垂直，線材直接向後方延伸。

  • 典型應用：電視後方主接口、遊戲主機（如 PS5、Xbox Series X）、桌上型電腦主機。
  • 優點（Pros）：線材可以隱藏在機身後方，這在客廳或桌面環境中能保持視覺上的整潔，是追求桌面美學的首選。
  • 缺點（Cons）：如果電視是貼牆掛壁，後插方向會導致硬且硬的 HDMI 線材被牆壁頂住。這種情況下，設計師必須考慮提供 90度 L型轉接頭，或者選用沉板式（Mid-Mount）連接器來降低高度。

C. 下插/頂插（Vertical / Up & Down）

插拔方向垂直於地平面（地面）。

  • 典型應用：專業級螢幕的底部接口、某些直立式工控電腦、超薄掛壁電視。
  • 優點（Pros）：順著重力方向，線材不會左右晃動，有效減少側向拉力。此外，這種配置能顯著節省裝置背部的深度空間（Suitable for flush-mount designs）。
  • 缺點（Cons）：插拔時需要盲插或將螢幕翻轉，操作上非常不直觀。對於需要經常更換輸入源的使用者來說，體驗較差。

三、 使用者體驗（UX）：為什麼方向很重要？

在設計往哪邊插時，電子工程師與機構工程師必須共同評估以下兩大關鍵因素，以平衡設計需求與使用者體驗：

1. 力矩與槓桿效應對機構強度的挑戰

如果接口是直立式（Vertical / SMT），使用者往下插的力量會直接傳導到 PCB 的 SMT 焊點。如果沒有強固的金屬焊腳（Through-hole Shell Legs）固定，或者 PCB 佈局沒有預留足夠的餘裕，接口很容易斷裂或導致 PCB 分層。

2. 高速訊號對線材彎折半徑（Bending Radius）的嚴苛要求

隨著解析度的提升（如 8K@60Hz / 4K@120Hz，HDMI 2.1 規格），線材通常需要更厚的屏蔽層（Shielding）和更粗的導線，導致線材變得硬且重。如果插拔空間太窄，使用者被迫過度彎折線材，這會導致內部銅線受損，增加差動對（Differential Pairs）的阻抗匹配（Impedance）連續性問題，導致訊號衰減、閃屏甚至完全黑屏。

  哪種方向最好？選型指南

 沒有絕對的好壞，只有最適合的場景：

  • 追求輕薄與便攜？ 選 側插（Right Angle），利於 PCB 排版。
  • 追求桌面整潔與線材隱藏？ 選 後插（Horizontal），但需注意牆壁間距。
  • 追求掛壁節省空間與減少應力？ 選 下插（Vertical），能有效節省機身背部厚度。



HDMI 連接器常見問題 Q&A

Q1 : 在設計 HDMI 接口方向時，最應該優先考慮哪些因素？

A: 優先級取決於應用場景。對於薄型消費電子，空間限制與SMT 加工便利性是首要考量（通常選側插）。對於車載或掛壁設備，耐用度與線材彎折半徑（尤其是 HDMI 2.1 規格線材）則是成敗關鍵（可能選下插或專用的 Type E 連接器）。

Q2 : 為什麼許多高階智慧型手機現在傾向使用 Micro HDMI (Type D) 甚至取消實體 HDMI 接口？

A: 智慧型手機對高密度集成和輕薄化要求極高。Type D 的體積顯著小於 Type A/C。然而，即便是 Type D，對於超薄手機來說仍佔用過多 PCB 空間。目前的趨勢是轉而使用 USB Type-C 接口，透過 DisplayPort Alt Mode（DP Alt Mode）來實現高速影音輸出，不僅節省空間，還更靈活。

Q3 : Non-Premium 的標準 HDMI 線材真的不能在 HDMI 2.0/2.1 設備上使用嗎？

A: 並非如此。許多標準線材在較短距離下可能仍能勉強跑出 4K@30Hz，但無法保證訊號穩定性。對於 HDMI 2.1 規格（如 8K@60Hz / 4K@120Hz）的高頻傳輸，任何不匹配的線材都會導致閃屏、黑屏或電磁干擾（EMI）問題。商業產品必須準確評估認證需求。
