【技術專欄】灰排線與彩排線有何不同？工程師最常問的排線應用 Q&A
在電子連接器與線束加工（Wire Harness Assembly）的專業領域中，排線（Flat Cable / Ribbon Cable）因其極佳的空間節省能力、易於進行大量 IDC（刺破式連接器）壓接以及結構穩定的特性，廣泛應用於工業控制系統、醫療精密儀器及消費性電子產品。
然而，在硬體設計早期階段，工程師經常面臨一個直觀卻關鍵的選擇：該選灰排線還是彩排線？ 這不僅關乎外觀，更涉及後續的生產效率與維護便利性。本文將從加工特性與應用情境，為您深度解析這兩者的差異。

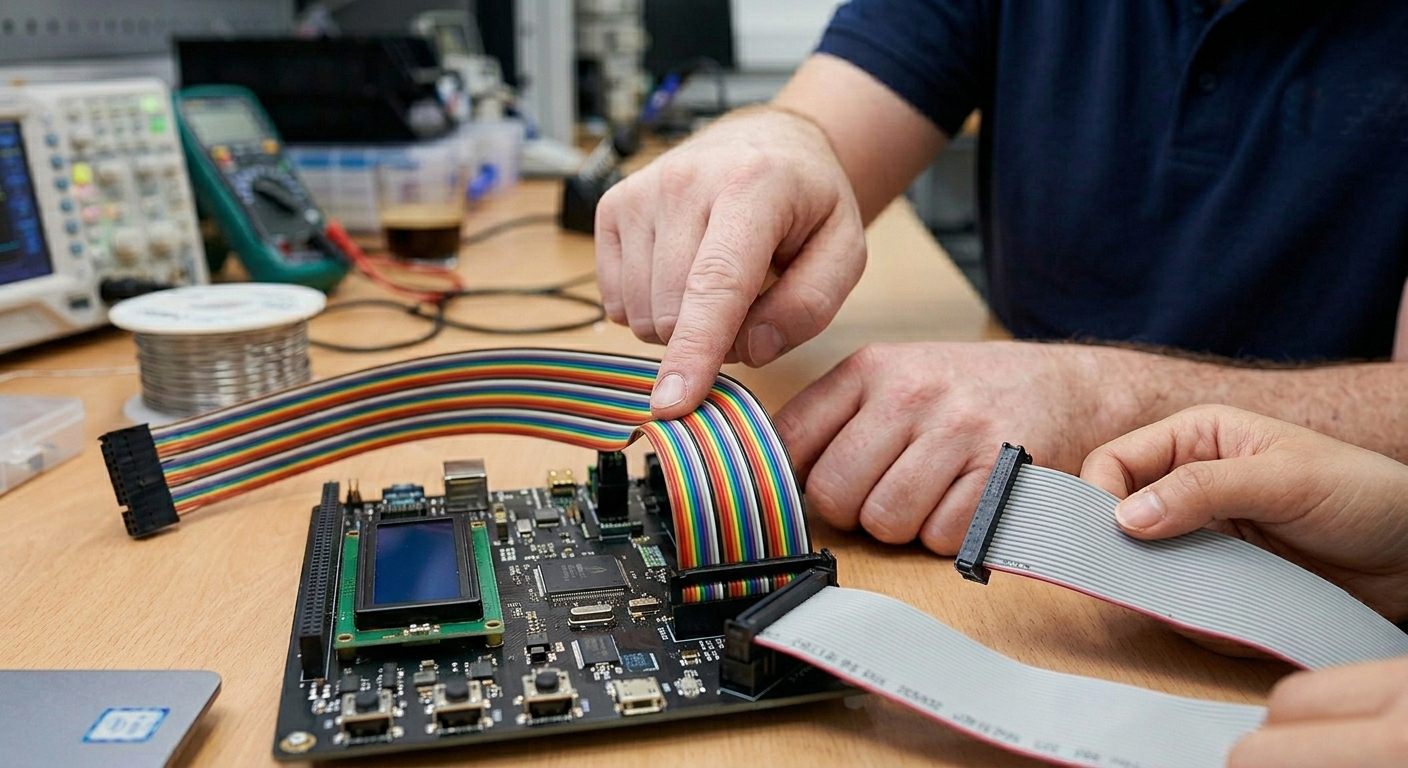

一、 灰排線與彩排線的構造與視覺識別
Q：這兩種排線在物理構造與電氣特性上有本質區別嗎？
A： 基本構造（導體與絕緣材質）通常是完全相同的。兩者多採用鍍錫銅線（Tinned Copper）作為導體，以確保優異的焊接性與抗氧化能力，外層則包裹符合 UL 認證 的 PVC 絕緣體。主要的差異僅在於視覺識別系統：
￭ 彩排線（Rainbow Flat Cable）：依照國際色碼標準（如棕、紅、橙、黃、綠、藍、紫、灰、白、黑）循環排列，每根導線顏色均不同，方便追蹤每一路訊號。
二、 維護效率與防錯設計的抉擇
Q：為什麼在精密設備維修或複雜佈線時，專家偏好使用彩排線？
A： 關鍵在於防錯（Poka-yoke）與維護效率。在單純的點對點（Point-to-Point）連接中，灰排線足以勝任。但若涉及點對多點或需要將排線手動撕開（Zip Type）分別接往不同的感測器、開關或 PCB 接點時，彩排線能讓技術人員透過顏色快速辨識訊號定義（例如：紅色代表電源 VCC、黑色代表地線 GND、綠色代表數據 Data），大幅降低因接錯線導致電路燒毀的潛在風險。
三、 工業主流與自動化生產的考量
Q：灰排線在工業級應用中依然佔據主流地位的原因為何？
A： 主要基於成本優勢、視覺整潔度以及對自動化設備的友善性：
- 經濟性與供應穩定：在大規模量產中，單色 PVC 的擠出成本與廢料率略低於多色噴塗製程，對於高頻率採購的企業而言，能有效優化 BOM 成本。
- 專業感與外觀標準化：在大型工業機櫃或伺服器主機內部，大量彩色線路容易造成視覺干擾。灰排線能提供更為整齊、標準化的外觀，符合工業設備的專業審美。
- 自動化壓接精準度：對於高階的全自動壓接機而言，光學感測器只需辨識 Pin 1 的紅邊即可精準定位，灰排線的辨識度已極其穩定，能維持極高的生產稼動率。
四、 極端環境與高頻傳輸的技術限制
Q：在特殊環境（如高頻傳輸或頻繁彎折）下，選擇排線應注意什麼？
A： 這時選型的重心應從顏色轉向物理規格與環境耐受性：
￭ 動態耐彎折需求：若排線用於印表機掃描頭或機器手臂等需要千萬次循環彎折的動態機構，需選用導體股數更密、外被更具撓性的特殊規格（如鐵氟龍材質），而非一般的 PVC 排線，以避免金屬疲勞導致斷線。
五、 排線規格下單前的必備核對表
Q：如何為我的專案選擇最合適的排線加工規格？
A： 在向加工廠下單前，工程師應確認以下核心參數：
- 間距 (Pitch)：常見規格為 1.27mm（對應 2.54mm 連接器）、1.0mm 或極細型的 0.635mm。
- 導體規格 (AWG)：通常以 28AWG 或 30AWG 為主，需確保載流量符合電路設計。
- 認證規範：確認是否符合 RoHS 2.0 / REACH 環保標準，以及是否有特定電壓等級需求（如 300V）。
- 長度與端子類型：確認 IDC 接頭的 PIN 數（如 10P, 40P）以及是否有金屬彈片強化結構。
