深入淺出 FFC 軟性扁平排線：電子產品內部的「微縮神經系統」

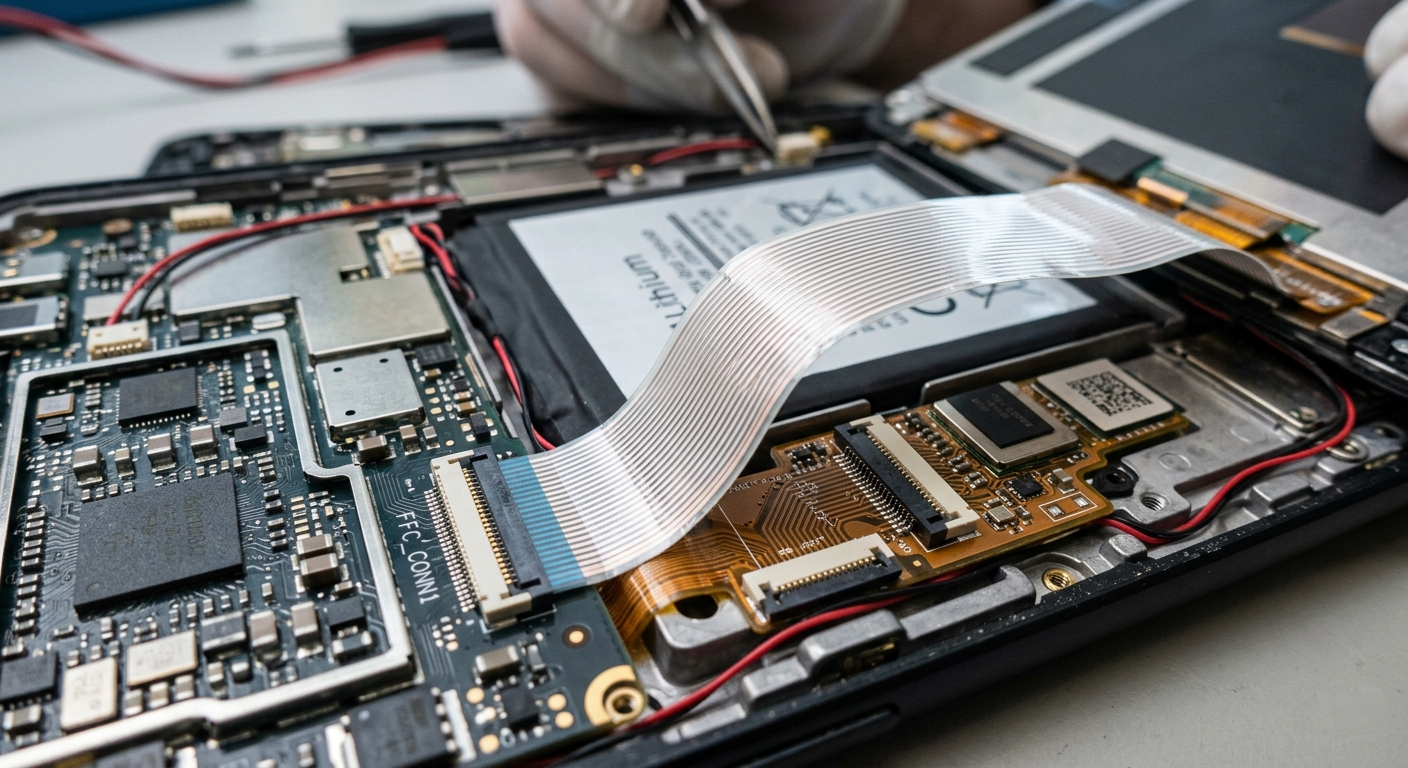

在追求輕、薄、短、小的現代電子產品設計中，FFC (Flexible Flat Cable, 軟性扁平排線) 扮演了至關重要的核心角色。它由高精度的扁平銅箔導體，透過自動化設備精準壓合在兩層絕緣薄膜（通常為 PET）之間而成，外觀呈現極薄且具備高撓性的帶狀結構。

不論是高性能筆記型電腦的螢幕訊號傳輸、工業級印表機的掃描頭移動，還是智慧型手機內部的模組對接，FFC 都是解決極限空間限制的首選方案。以下將從核心構造、競爭優勢到實戰選型，為您全方位剖析這款電子產品中的微縮神經系統。

一、 FFC 的核心構造與物理特性

FFC 的設計初衷，是為了徹底取代笨重、佔空間且組裝困難的傳統圓形導線（Round Cable），其物理特性完美契合了現代精密組裝的需求。

1. 極致的薄度與動態柔軟度:典型厚度僅約 0.1mm 至 0.3mm，這使其能輕易在電子產品內部的極小縫隙中穿梭。更重要的是，優質的 FFC 支持數萬次甚至數百萬次的重複彎折而不損壞內部的銅箔導體，具備極強的抗疲勞性。

2. 精密標準化間距 (Pitch):常見的間距規格包括 0.5mm、1.0mm、1.25mm 等。這種高度標準化的設計，讓工程師能根據電路板上的空間密度精確選擇，實現高密度的並行佈線，縮減 PCB 端的佔位面積。

3. 對稱且穩定的層壓結構:主要由 PET 絕緣膜、壓敏膠（Adhesive）與鍍錫或鍍金的扁平銅箔組成。這種結構不僅電氣特性穩定，且具備優異的絕緣性能，確保訊號在傳輸過程中不受干擾。

二、 FFC 的核心競爭優勢：為何它是市場主流？

FFC 之所以能在自動化生產與全球消費電子市場佔據不可動搖的地位，主要歸功於其在效能與成本之間取得了完美的平衡：

1. 空間節省與極致輕量化 (Space & Weight Saving)

相較於傳統線束 (Wire Harness)，FFC 可以完美貼合在機殼內壁或穿過極為狹窄的轉軸孔位。對於摺疊裝置或穿戴式設備而言，FFC 幾乎是減輕重量、釋放內部空間的唯一解答。

2. 優異的動態彎折可靠性 (Flexibility)

FFC 的平面結構使其在彎折時應力分佈平均。在印表機噴頭移動、掃描器往復運動等需要頻繁動態彎折的場景中，其壽命遠超一般導線，能顯著降低因機械磨損導致的斷路風險。

3. 組裝效率提升與防呆機制 (Assembly Efficiency)

￭ ZIF/Non-ZIF 兼容性：通常搭配 ZIF (零插入力) 連接器使用，插拔簡便且無需額外焊接程序，大幅縮短產線工時。

￭ 視覺化整齊排列：扁平化設計確保線路不會纏繞錯亂，不僅提升了產品內部的專業美感，也讓維修檢測時一目了然。

3. 卓越的性價比 (Cost-Effectiveness)

相較於製程複雜（涉及化學蝕刻與多層佈線）的 FPC (軟性印刷電路板)，FFC 的物理壓合製程相對單純。在僅需完成點對點訊號傳輸，而不需要在排線上搭載電阻、電容等電子元件的情境下，FFC 能提供更具競爭力的成本優勢。

三、 FFC vs. FPC：關鍵選型指南

在開發初期，工程師常需在 FFC 與 FPC 之間做出抉擇。透過下表可快速釐清兩者的分水分嶺：

如果您的應用是純粹的點對點訊號連接，FFC 是首選；若連接路徑上需要焊接零件或有極其複雜的走線佈局，則應選用 FPC。

四、 專業 Q&A：關於 FFC 您必須知道的事

Q1：FFC 排線可以承受多高的電流？

A： 這取決於導體銅箔的寬度與厚度。一般的訊號傳輸用 FFC 通常建議電流在 0.5A 至 1A 之間。若有大電力需求，需客製化加寬導體規格，或選用多 Pin 併行的接線方式來分擔電流負荷。

 Q2：在高電磁干擾 (EMI) 的環境下，FFC 是否穩定？

A： 標準 FFC 屏蔽能力較弱，但現在已有專門的屏蔽型 FFC (Shielded FFC)。透過加貼鋁箔或導電銀膠層並接地，能有效阻絕電磁干擾，確保 4K/8K 影像傳輸等高頻訊號的完整性。

Q3：FFC 連接時如何防止插反？

A： 透過連接器端的單面接觸或雙面接觸設計，結合排線末端的補強板 (Stiffener) 厚度控制，可以有效達成防呆效果，確保組裝時電氣接觸正確無誤。

微縮時代的橋樑與核心

FFC 軟排線以其輕、薄、柔、省的技術特點，成為現代電子工程設計中不可或缺的緩衝器與橋樑。隨著 5G 通訊、物聯網裝置與穿戴式科技持續往小型化發展，FFC 的技術也在不斷演進（如具備高頻抗干擾能力的 LVDS FFC），持續為更精密、更耐用的科技產品提供堅實的傳輸支持。
