無鉛焊接標準作業程序 (SOP)：連接器與線束組裝的高品質工藝

無鉛焊接標準作業程序 (SOP)：連接器與線束組裝的高品質工藝

在電子製造服務（EMS）推動環境永續發展的趨勢下，無鉛焊接（Lead-Free Soldering）已成為全球供應鏈的強制性標準。相較於傳統鉛錫焊接，無鉛製程具備較高的熔點與較差的潤濕性，這對連接器與精密線束的組裝挑戰極大。本 SOP 旨在透過標準化流程，確保焊點符合 IPC-A-610 國際驗收標準，並極小化熱應力對電子零件的損害。

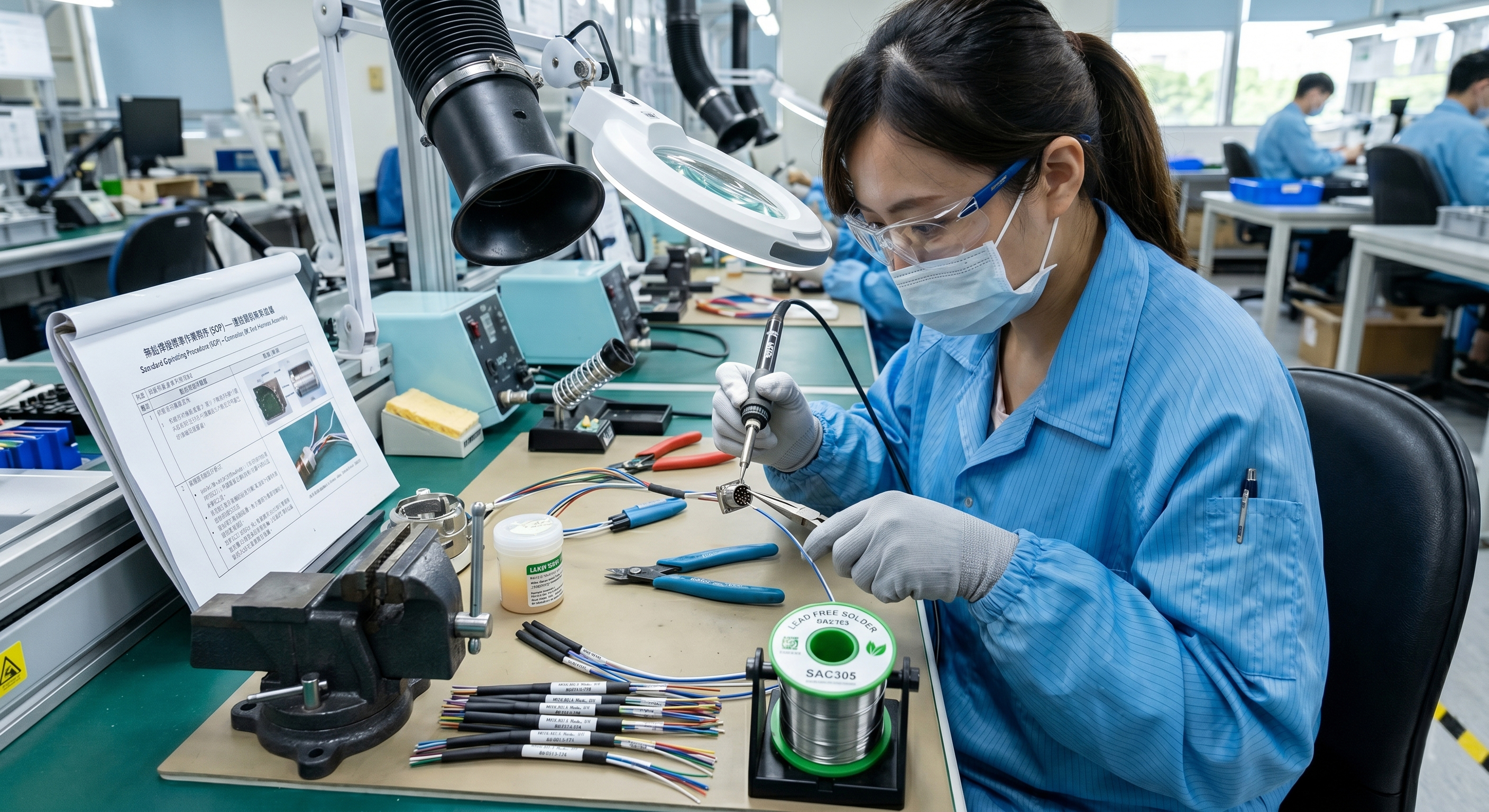

 一、 作業前準備與環境點檢 (Pre-operation Check)

高品質的焊接始於受控的環境。無鉛焊料對氧化極為敏感，環境控制是成功的第一步。

  1. 工作站環境確認： 檢查工作站溫溼度。建議溫度維持在 25 ± 3°C，濕度控制在 40% - 60%。過高的濕度會增加焊點飛濺（Solder Splatter）的風險，過低則易產生靜電。

  2. 物料與無鉛標籤核對： 嚴格確認連接器、線材與焊料均帶有 RoHS 或 LF (Lead-Free) 綠色標籤。嚴禁與含鉛物料混用，以防止交叉污染導致焊接強度下降。

  3. 設備精密點檢：

    1. 烙鐵溫度設定：無鉛焊接建議設定在 350°C - 370°C。視焊點面積微調，但嚴禁超過 400°C，以防止金屬間化合物（IMC）過厚。

    2. 烙鐵頭維護：確認無氧化、無黑頭。必須使用專用無鉛烙鐵頭清潔劑，並保持良好的上錫保護（Tinned tip）。

二、 助焊劑應用與精準送錫技巧 (Flux & Solder Application)

無鉛焊料流動性較差，因此助焊劑（Flux）的精確控制是確保潤濕性（Wetting） 的關鍵。

  1. 助焊劑塗佈量控制： 僅在焊接區域適量塗佈。過多會導致殘留腐蝕或阻抗異常，過少則會造成潤濕不良，形成俗稱的冷焊（Cold Solder）。

  2. 科學送錫三步驟：

    1. 預熱：先用烙鐵頭同時接觸連接器焊盤與線材導體，建立熱橋。

    2. 送錫：將無鉛焊錫絲靠向加熱點（Pad/Wire），而非直接接觸烙鐵頭，確保焊錫是由物料熱量融化的。

    3. 撤離：待焊錫完全流動並呈現包覆狀後，立即移開錫絲，隨後移開烙鐵，全程不超過 3 秒。

三、 焊接核心三原則：Triple-S 穩定法則

操作員在執行過程中必須嚴格遵守以下金律，這是確保線束連接強度的核心：

  1. Speed (速度)： 焊接時間需精確控制在 2 - 3 秒 內。無鉛焊料固化慢，但長期高溫會導致連接器塑膠本體（PBT/LCP）熱變形，或使 IMC 層過厚導致焊點脆化。

  2. Stability (穩定)： 焊點冷卻期間（約 3 - 5 秒）絕對禁止晃動。無鉛焊料在固化階段極為脆弱，任何微小晃動都會產生應力裂紋，埋下未來接觸不良的隱憂。

  3. Shape (形狀)： 理想焊點應呈現圓潤、均勻的錐形。注意：無鉛焊點表面略帶霧面屬正常物理特性，只要表面平滑且包覆完整，即符合驗收標準。

四、 異常判定標準：品質門口守衛 (Defect Criteria)

根據 IPC-A-610 標準，操作員應立即挑出並回報以下焊接不良項目：

  1. 立碑與偏移 (Tombstoning/Shifting)：零件未準確坐落在焊盤中央。

  2. 潤濕角過大 (Poor Wetting)：焊錫與焊盤邊緣角度超過 90°，顯示熱量不足或表面氧化。

  3. 錫鬚與錫尖 (Solder Projections)：焊點表面有尖刺，在高壓環境下極易引發短路風險。

  4. 焦化與熔損 (Charring/Melting)：連接器塑膠件受熱過度導致變色或幾何形狀損壞。

五、 完工處理與品質溯源 (Post-soldering & Traceability)

  1. 殘留物清潔：使用高純度異丙醇 (IPA) 搭配無塵布清除殘留助焊劑，確保焊點周圍無白色殘留物（White Residue）。

  2. 首檢自檢機制：每批次前 5 件需進行 100% 目視檢查（建議搭配 10x 放大鏡或顯微鏡）。

  3. 數位化報表記錄：詳細記錄烙鐵溫度、焊錫批號、助焊劑型號及生產時段。這在面對車用（IATF 16949）客戶稽核時，是極為重要的品質溯源證據。

專業 Q&A 區塊：無鉛焊接技術痛點解答

Q1：無鉛焊接為什麼比有鉛焊接更容易出現「橋接（Shorting）」？
A：這主要是因為無鉛焊料的表面張力較大，流動性較差。解決方案包括選用活性較高的助焊劑，以及針對細間距（Fine Pitch）連接器優化烙鐵頭的形狀（如斜口或馬蹄形），以集中熱量。

 Q2：如何避免無鉛焊接過程中的「錫珠（Solder Ball）」產生？
A：錫珠通常是因為焊盤潮濕或助焊劑中的溶劑劇烈揮發所致。確保 PCB 與線材經過適當的烘烤除濕，並控制送錫速度，能有效降低錫珠產生的機率。

Q3：為什麼無鉛焊點看起來總是灰灰暗暗的？這算不良嗎？
A：這是無鉛焊料（如 SAC305）冷卻後的正常結晶現象，不屬於品質不良。判斷標準應著重於濕潤角與表面連續性，而非光澤度。

安全與防護提醒 (Safety Protocols)

  1. 煙霧抽吸系統：無鉛焊劑中含有較多活化劑，受熱產生的煙霧具有刺激性，必須全程開啟高效煙霧抽吸機（Fume Extractor）。

  2. 靜電防護 (ESD)：連接器常連接至敏感的積體電路，操作員必須正確配戴 ESD 靜電手環，並確保接地電阻符合 ANSI/ESD S20.20 規範。
