差之毫釐的空間魔術：深度解析 BTB 連接器「合高」的硬體重要性與選型權衡

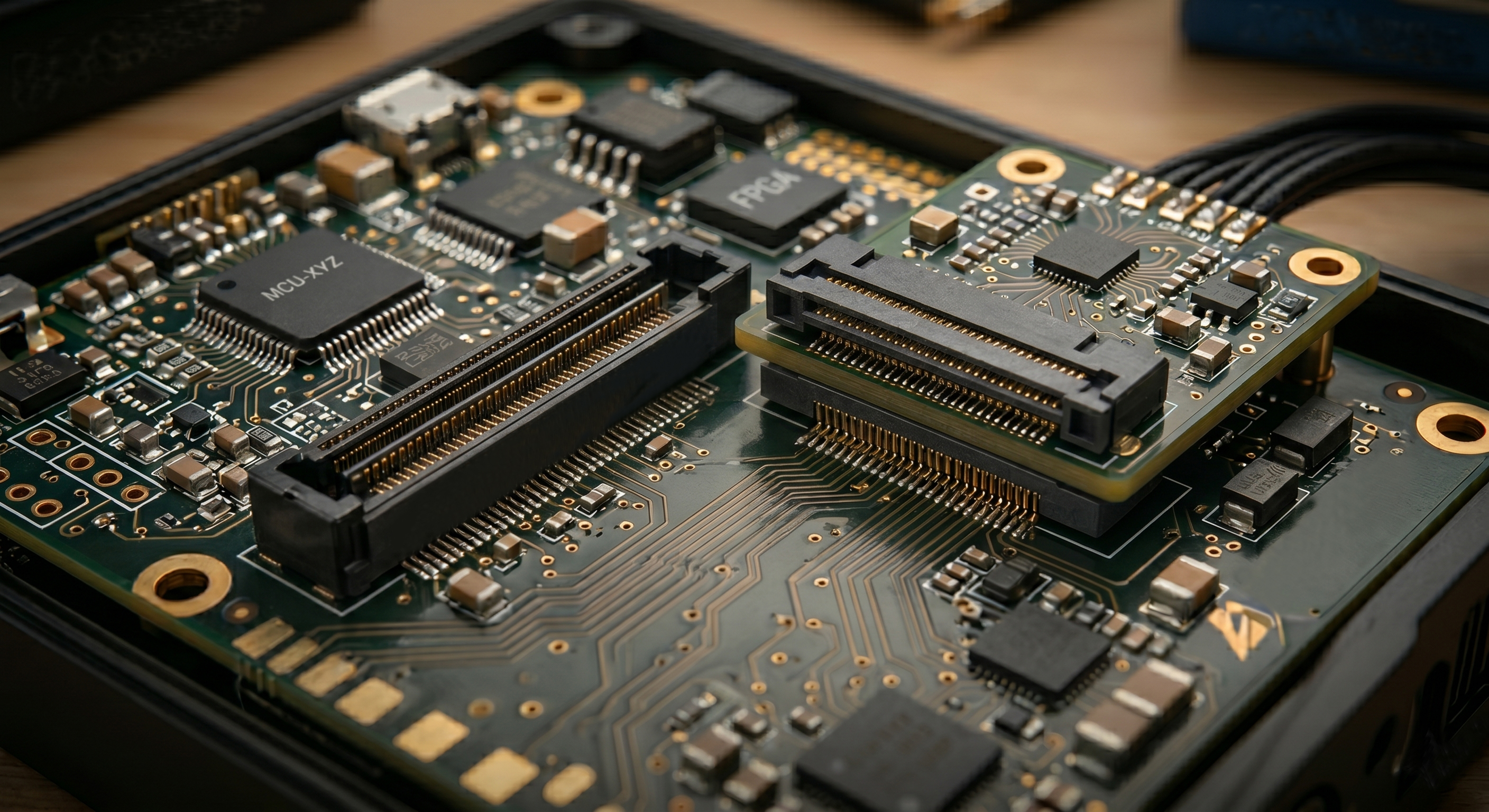

在現代消費性電子產品（如智慧型手機、智慧手錶與主流穿戴裝置）的內部精密硬體結構中，BTB（Board-to-Board，板對板）連接器扮演著主機板與副板、螢幕面板、螢幕觸控或鏡頭模組之間的高速訊號公路。而在 PCBA 設計與元件選型過程中，合高（Mated Height）—即公座與母座完全扣合後的垂直總高度—往往是硬體架構師與 layout 工程師最先考量的核心物理參數。以下由專業行銷與硬體研發視角，為您詳細拆解合高背後的空間魔術。
一、 決定終端產品的「纖薄度」與內部空間布局
在追求極致輕薄的微型化電子產品中，機殼內部的每一微米（µm ）都是工程師的兵家必爭之地。
PCB 間距與結構空間的連帶效應
- 直接決定板間距離
(1) BTB 連接器的合高直接定義了兩片相鄰 PCB（電路板）之間的淨空高度。
(2) 如果連接器選型合高過大，將直接導致整機產品的厚度被迫增加，削弱外觀競爭力。
- 騰出關鍵電池與元件空間
(1) 透過選用超低合高（例如 0.6mm、0.8mm 或 0.9mm）的極致型 BTB 連接器，能有效壓縮板間死角。
(2) 省下來的垂直空間能為高容量電池騰出關鍵腹地，或容納更多感測器元件，提升終端產品的續航力。
二、 機械強度的工程權衡（Trade-off）
然而，在硬體設計中，合高並非越低就越完美，這本質上是一場空間利用率與物理機械強度的拉鋸戰：
(一) 高合高（High Profile）的機械優勢
- 較長的有效接觸長度：通常具備更深的金屬彈片接觸面，因而提供更強的物理扣合力（Retention Force）。
- 高抗衝擊性：在整機面臨嚴格的跌落測試（Drop Test）或外部衝擊時，公母座不容易發生微幅位移或脫落故障。
(二) 低合高（Low Profile）的製造挑戰
- 微型化引腳行程的限制：由於垂直高度被極度壓縮，內部金屬彈片的物理形變行程變短，這對連接器本身的製造精度與五金沖壓工藝要求極高。
- 公差容忍度極低：在生產製程中，若出現微小的組裝公差或 SMT 銲錫厚度不均，超低合高連接器就可能發生接觸不良或插拔壽命（Durability）大幅下降的風險。
三、 訊號完整性（Signal Integrity）與系統散熱空間
(一) 傳輸路徑對高頻訊號的影響
- 縮短高速訊號公路
(1) 隨著 5G 通訊、高頻毫米波以及高速數據傳輸的需求激增，BTB 連接器內部針腳的物理長度會直接影響訊號路徑。
(2) 較矮的合高能大幅縮短傳輸路徑，在某些高頻應用中有助於顯著減少訊號衰減、寄生電容與電磁干擾（EMI）。
(二) 電路板間的散熱氣流通道
- 熱量堆積的風險破壞
(1) 當兩片 PCB 靠得太近（即選用極低合高）時，板間狹窄的縫隙會嚴重限制空氣流動，導致運作熱量在密閉空間內迅速堆積。
(2) 在高效能應用處理器（AP）或電源管理晶片（PMIC）周邊，硬體工程師有時會刻意保留較高的 BTB 合高，以留出必要的散熱氣流通道或貼附熱導石墨片的空間。
四、 工廠組裝的手感、抹拭長度與生產良率
合高不僅影響研發階段的物理限制，更直接牽動了 EMS 代工廠產線上的組裝難易度：
(一) 抹拭長度（Wiping Length）與容錯率
- 確保完美的自清潔效能
(1) 較高的 BTB 連接器通常擁有較長的抹拭長度（公母座插針在扣合過程中互相摩擦滑動的距離），能有效刮除觸點表面的微量氧化層或灰塵。
- 強烈的扣合感（Click Feeling）
(1) 較長的行程能為產線作業員在手動盲插盲扣時，提供非常清晰明確的喀噠扣合感。
(2) 這能讓技術人員即時確認連接器是否完全鎖緊，有效降低因虛插、未扣緊或偏位導致的後端測試良率損失，符合可製造性設計（DFM）的核心精神。
五、 不同合高（Height Profile）BTB 連接器規格對照表
|
合高分類 (Profile) |
標準高度範圍 (Height) |
核心硬體優勢 (Pros) |
主要工程風險與代價 (Cons) |
典型應用元件 (Applications) |
|
超低合高 (Ultra Low) |
0.6mm ~ 0.9mm |
極致節省 Z 軸空間，利於整機纖薄化 |
扣合力較弱，SMT 焊接公差容忍度極低 |
智慧手錶、主相機鏡頭模組、OLED 螢幕排線 |
|
標準合高 (Standard) |
1.0mm ~ 2.0mm |
兼顧機械強度與空間，具備良好的扣合手感 |
空間佔用中等，無法用於極度輕薄的穿戴裝置 |
智慧型手機主副板連接、5G 天線副板 |
|
高合高 (High Profile) |
2.5mm 以上 |
接觸行程長，抗震與扣合力極佳，利於散熱 |
垂直體積過大，會顯著增加整機厚度 |
工控手持終端、車載診斷模組、醫療監控板 |
六、 專業 Q&A：BTB 連接器合高實務選型問答
Q1：在評估超低合高（如 0.6mm）的 BTB 時，Layout 佈線需要做哪些防範？
A：必須在 PCB 設計階段實施更嚴格的防呆與限制。由於超低合高容許的傾斜對齊度（Mating Angle）極小，在 SMT 製程中必須提高鋼網鋼片（Stencil）的開孔精度，確保錫膏厚度絕對均勻。此外，建議在連接器周邊的機殼結構上設計實體限位凸點（Stopper），避免產品受到外部撞擊時，因機殼微幅變形而直接壓毀超低合高的微型金屬針腳。
Q2：合高的選擇會直接影響 BTB 連接器的額定電流（Current Rating）嗎？
A：會產生間接影響。超低合高意味著內部的金屬觸點彈片尺寸被極度壓縮，其整體的截面積與體積都會變小，這限制了散熱能力。因此，0.6mm 左右的超低合高 BTB 單針額定電流通常較小（約 0.3A 左右）；如果您的線路需要通過大電流（如電池電源輸入端），則需要選擇專門帶有加寬電源專用引腳（Power Pin）的混合型 BTB，或適度放寬合高限制。
尋找硬體結構的「黃金平衡高度」
選擇 BTB 連接器的合高，本質上是一門在機身厚度外觀、結構物理穩定性與工廠生產良率之間尋求平衡的空間魔術。它沒有絕對的越低越好，只有最適合產品定位的黃金高度。隨著半導體製程與精密微型五金工藝的進化，現代 BTB 連接器正持續朝著超低合高、高針數、混合大電流的極限方向發展，不斷在方寸之間挑戰電子工程的物理極限。
