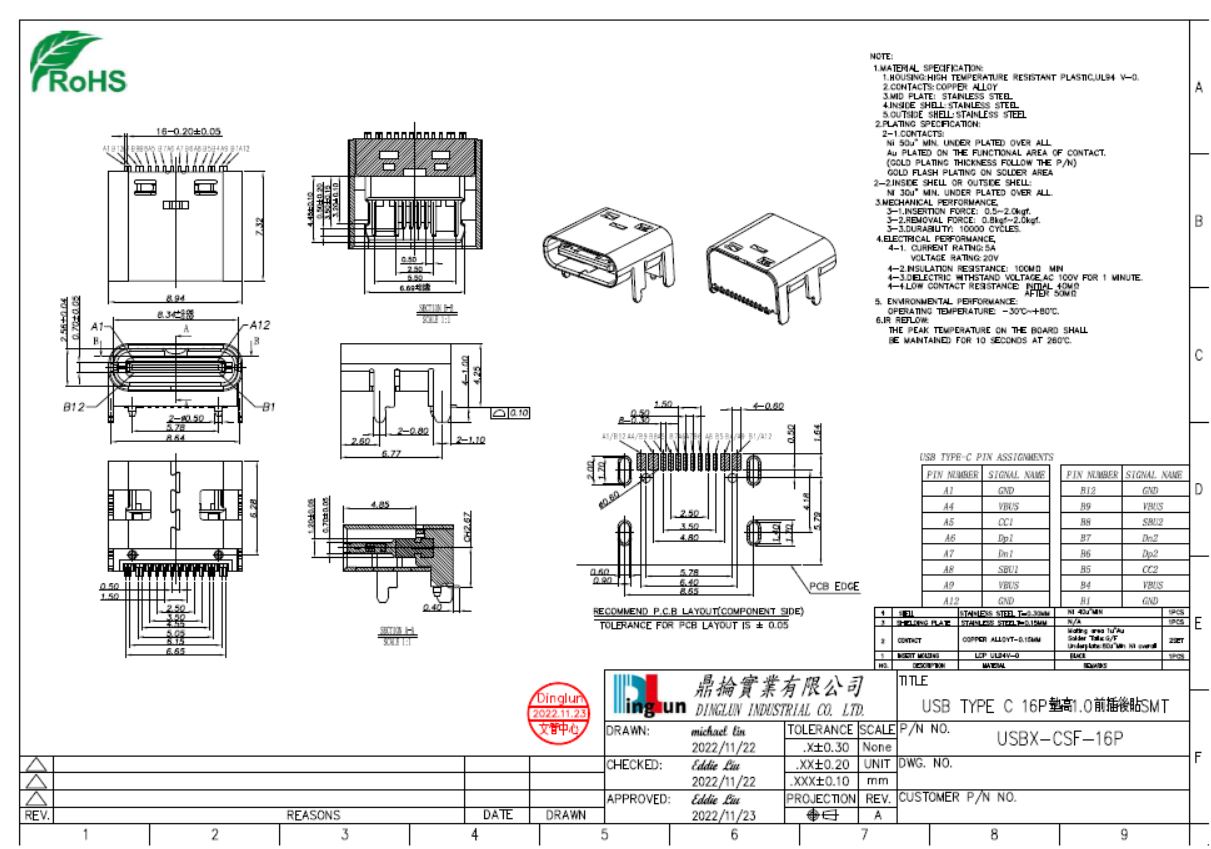

USB 3.1 TYPE C母座16P墊高1.0mm貼片 四腳插板
NOTE:1.MATERIAL SPECIFICATION:
1-1.HOUSING:HIGH TEMPERATURE RESISTANT PLASTIC,UL94V-0
1-2.CONTACTS:COPPER ALLOY
1-3.MID PLATE: STAINLESS STEEL
1-4.INSIDE SHELL:STAINLESS STEEL
1-5.OUTSIDE SHELL:STAINLESS STEEL
2.PLATING SPECIFICATION:
2-1.CONTACTS:Ni 50u" MIN.UNDER PLATED OVER ALL.Au PLATED ON THE FUNCTIONAL AREA OF CONTACT.
(GOLD PLATING THICKNESS FOLLOW THE P/N)GOLD FLASH PLATING ON SOLDER AREA
2-2.INSIDE SHELL OR OUTSIDE SHELL:Ni 30u" MIN.UNDER PLATED OVER ALL.
3.MECHANICAL PERFORMANCE:
3-1.INSERTION FORCE:0.5kgf~2.0kgf.
3-2.REMOVAL FORCE:.0.8kgf~2.0kgf.
3-3.DURABILITY:10000 CYCLES.
4.ELECTRICAL PERFORMANCE:
4-1.CURRENT RATING:5A;VOLTAGE RATING:20V.
4-2.INSULATION RESISTANCE:100MΩ MIN
4-3.DIELECTRIC WITHSTAND VOLTAGE,AC 100V FOR 1 MINUTE.
4-4.LOW CONTACT RESISTANCE:INITAL 40MΩ
AFTER 50MΩ
5.ENVIRONMENTAL PERFORMANCE:OPERATING TEMPERATURE:-30°C ~ +80°C.
6.IR REFLOW:THE PEAK TEMPERATURE ON THE BOARD SHELL BE MAINTAINED FOR 10 SECONDS AT 260°C
